PCB线路板生产前的功能检查详情
录入：edatop.com 点击：

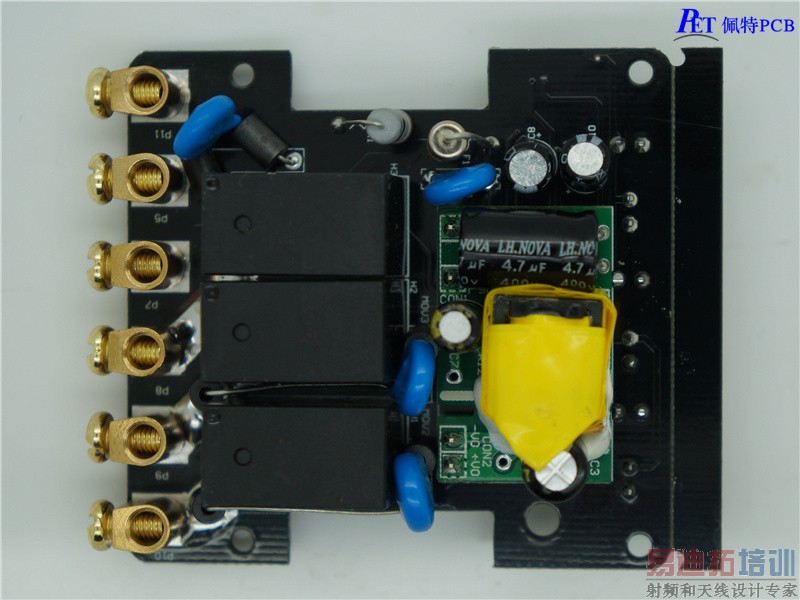

PCB线路板生产前的功能检查需要做的如下：
1、数模混合板的数字电路和模拟电路器件布局时是否已经分开，信号流是否合理。
2、A/D转换器跨模数分区放置。
3、时钟器件布局是否合理。
4、高速信号器件布局是否合理。
5、端接器件是否已合理放置（源端匹配串阻应放在信号的驱动端；中间匹配的串阻放在中间位置；终端匹配串阻应放在信号的接收端）。
6、IC器件的去耦电容数量及位置是否合理。
7、信号线以不同电平的平面作为参考平面，当跨越平面分割区域时，参考平面间的连接电容是否靠近信号的走线区域。
8、保护电路的布局是否合理，是否利于分割。
9、单板电源的保险丝是否放置在连接器附近，且前面没有任何电路元件。
10、确认强信号与弱信号（功率相差30dB）电路分开布设。
11、是否按照设计指南或参考成功经验放置可能影响EMC实验的器件。如：面板的复位电路要稍靠近复位按钮。
