PCB原理 中的常见错误,你注意了吗?

录入:edatop.com    点击:

PCB原理图的常见错误,易迪拓培训(edatop.com)总结如下,在做PCB设计的时候要注意!

1、ERC报告管脚没有接入信号:
(1)创建封装时给管脚定义了I/O属性;
(2)创建元件或放置元件时修改了不一致的grid属性,管脚与线没有连上;
(3)创建元件时pin方向反向,必须非pin name端连线。
(4)而最常见的原因,是没有建立工程文件,这是初学者最容易犯的错误。

2、元件跑到图纸界外:没有在元件库图表纸中心创建元件。

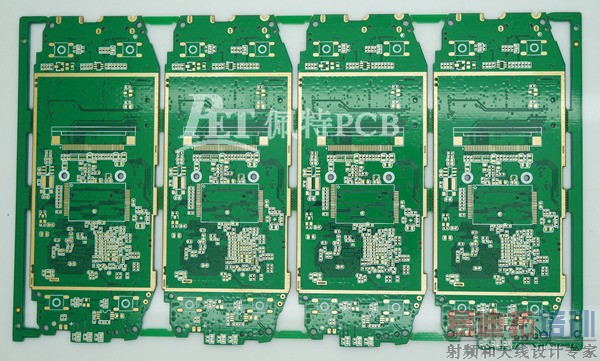

移动GPS定位终端主板2_副本

3、创建的工程文件网络表只能部分调入pcb:生成netlist时没有选择为global。

4、当使用自己创建的多部分组成的元件时,千万不要使用annotate。
