PCB钎焊的技术要领

录入：edatop.com 点击：

　　将覆铜板加工制作出有印制电路图形、各导通孔、装配孔后，进行各种元器件装配。经装配后，为使元器件达到与PCB各线路的连结，要进行轩焊加工。钎焊加工分为三种方式:波峰焊接、再流焊接及手工焊接。插孔安装的元器件的轩焊连接一般采用波峰焊接;表面安装元器件的钎焊连接一般采用再流焊接;个别器件、部件由于安装工艺需要以及个别修补焊接，都采用单独的手工(电铬铁)焊接。
　　一、覆铜板的耐焊性
　　覆铜板作为PCB的基板材料，在钎焊时，瞬间遇到高温物质的接触，因而轩焊加工是对覆铜板"热冲击"的重要形式，是对覆铜板的耐热性的一个考验。覆铜板在热冲击中保证其产品质量，是考核覆铜板的耐热性能的重要方面。同时，覆铜板在轩焊时可靠性，还与它本身的拉脱强度、高温态下剥离强度、耐湿热性等性能指标有关。对覆铜板钎焊加工要求，除有常规的耐浸焊性项目外，近年来，为了提高覆铜板在轩焊方面的可靠性，还增添一些应用性能方面测定、考核项目。如吸湿耐热性试验(处理3 h ，再作260℃的浸焊试验)、吸湿再流焊试验(在30℃，相对湿度70%下放置规定时间，作再流焊试验)等。覆铜板生产厂在覆铜板产品出厂前，应按标准作严格的耐浸焊性(又称热冲击起泡)试验。印制电路板厂家在覆铜板进厂后，也应及时地检测此项目。同时在一种PCB 样品制出后，应小批量地模拟波峰焊条件进行检测该性能。在确定该种基板在耐浸焊性方面达到用户要求之后，才能大批量生产该品种的PCB，送交整机厂。
　　覆铜板的耐浸焊性测定方法，我国国际(GBIT 4722-92) 、美国IPC 标准( IPC-410 1)、日本JIS 标准(JIS- C- 6481-1996) ，是基本相同的。主要要求是:
　　①仲裁测定的方法是"浮焊法" (样品飘浮在锡焊表面);
　　②试样尺寸为25 mm X 25 mm;
　　③测温点若用水银温度计，是指水银头尾部平行位置在焊锡中的位置为(25 ± 1) mm;IPC 标准为25.4 mm;
　　④焊锡浴深度不小于40 mm。
　　应该注意的是:测温位置对正确、真实地反映一种板的耐浸焊性水平，有着十分重要的影响。一般焊锡加热热源在锡浴槽的底部。在测温点离焊锡液面距离越大(越深)焊锡液的温度与所测定的温度偏差就越大。这时，液面温度就比所测定温度越低，采用试样浮焊法测定的耐浸焊性的板起泡的时间就会越长。
　　二、波峰焊加工
　　波峰焊加工中，焊接的温度实际上是焊锡的温度，此温度与锡焊的种类有关。焊接温度一般应控制在250 'c以下。焊接温度过低影响焊接的质量。焊接温度增高，浸焊的时间相对显著的缩短。焊接温度过高，会造成线路(铜筒)或基板起泡、分层、板的翘曲严重。因此，对焊接温度要严格控制。
　　三、再流焊加工
　　一般再流焊的温度略低于波峰焊接温度。再流焊温度的设定，与以下几方面有关:
　　①再流焊的设备种类;
　　②线速度等的设定条件;
　　③基板材料的种类、板厚;
　　④ PCB的尺寸等。

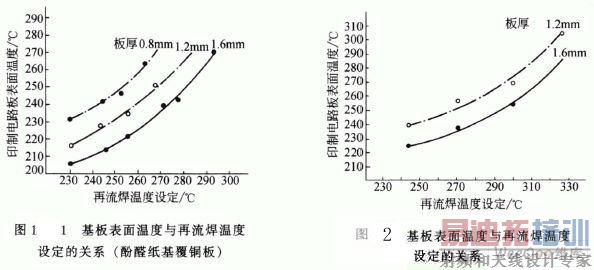

　　再流焊设定温度与PCB表面温度是有所差别。而在相同的再流焊设定温度下，由于基板材料类型和厚度的不同，其PCB表面温度也有所不同(见图1和图2)。
