4片DDR PCB布线指南(中)

录入:edatop.com    点击:

第三步,设置串联匹配电阻的仿真模型

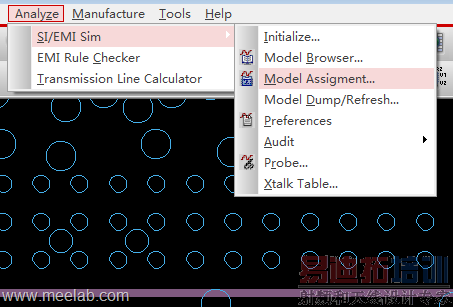

摆放完元器件,建议设置串联匹配电阻的仿真模型,这样对于后续的布线规则的设置是有好处的。点击AnalyzeSI/EMI SimModel Assignment,如下图。



然后会出来Model Assignment的界面,如下图



然后点击需要设置模型的器件,通常就是串联匹配电阻,分配或创建合适的仿真的模型。



分配好仿真模型之后的网络,使用Show Element命令,可以看到相关的XNET属性。
