泪滴修补的软件技巧

     泪滴，即在导线和焊盘或导孔之间的一段过渡，过渡的地方呈泪滴状，其可以保护焊盘，避免在导线与焊盘的接触点处出现应力集中而断裂。

　　在Protel DXP中泪滴的修补，可以通过Tools菜单中的Tearsdrops命令进行补泪滴的操作，具体操作过程如下所示。

　　启动Tools菜单中的Teardrops命令，将会弹出泪滴设置对话框，如图7-87所示。

　　泪滴设置对话框分为3个部分进行设置：General（通用设置）、Action（操作）和TeardropStyle（泪滴形式）。

　　General部分：

　　All Pads:将泪滴应用于所有的焊盘。

　　All Vias:将泪滴应用于所有的过孔。

　　Selected Obiects Only:将泪滴仅应用于选中的图元。

　　Force Teardrops:强制实行泪滴。

　　Create Report:建立补泪滴的报告文件。

　　Action中可供选择的有两个选项：Add（加泪滴）Remove（删除泪滴）。可以根据实际情况进行选用。

　　Teardrop Style部分也有两种形式。

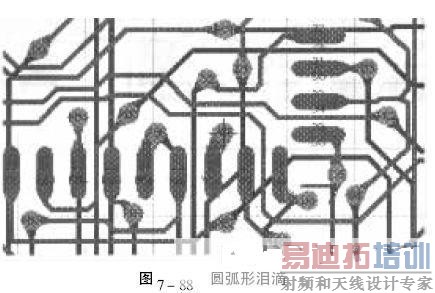

　　Arc:圆弧形泪滴，如图7-88所示。

　　Track:导线状泪滴，如图7-89所示。

　　将泪滴属性设置完毕后，单击OK按钮，就可以进行补泪滴。补泪滴之后的电路板变成如图7-90所示的模样。
