电路原理 设计的软件流程

　  电路原理图的设计主要是利用protel98或protel99se的原理图设计系统（Advanc甜sehematic-）来绘制一张电路原理图，它是整个电路设计的基础。在这一过程中，要充分利用Protel 98所提供的各种绘图工具和各种编辑功能。

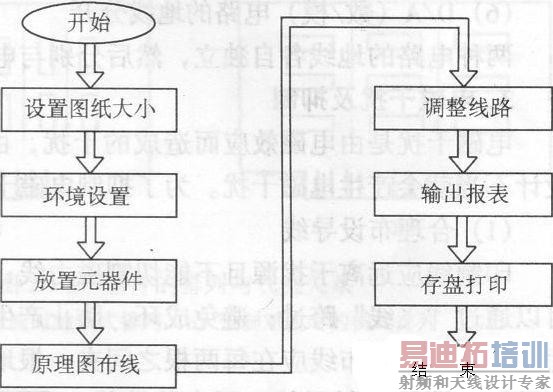

其设计流程如图所示。

　　1.启动。Protel 98电路原理图编辑器

　　单击Windows任务栏的“开始”图标，在“程序”菜单中选择Protel 98命令，便启动了Potel 98。

　　2.设置电路图纸尺寸以及版面

　　用户可以设置图纸的尺寸、方向、网格大小以及标题栏等。

　　3.在图纸上放置设计需要的元器件

　　用户根据实际电路的需要，从元器件库里取出所需元器件放置到工作平面上，并对元器件的位置进行调整、修改。

　　4.对所放置的元器件进行布局布线

　　将工作平面上的器件用有电气意义的导线、符号连接起来，构成一个完整的电路原理图。

　　5.对布局布线后的元器件进行调整

　　为了保证原理图的美观和正确，就需要对元件位置进行重新调整。导线位置进行删除、移动、更改图形尺寸、属性及排列等。

　　6.保存文档并打印输出

　　将设计的电路原理图进行存盘或通过打印机打印出来。
