如何用屏蔽夹取代屏蔽框二

录入:edatop.com    点击:

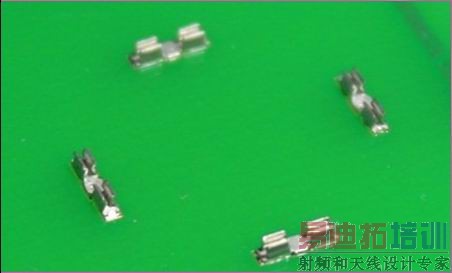

屏蔽夹(SMT shielding clip)焊接于电路板上的样子。

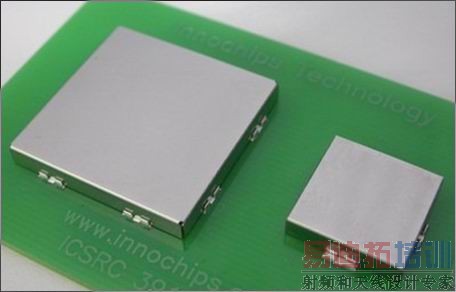

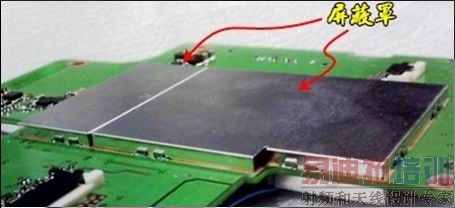

将屏蔽罩(shielding can)安装於屏蔽夹(SMT shielding clip)之后的样子。



虽然屏蔽夹有非常多的有点与成本优势,但仍然有许多的工程问题需要釐清:

■它的夹持力如何,如何计算摔落实验时不会掉下来?根据厂商的回答,每个夹子的对屏蔽框的夹持力约為 1 kgf,所以计算摔落实验时的G值之后就可以知道一个屏蔽框需要几个夹子。一般来说一个屏蔽框通常最少需要4个夹子来固定其位置。

■它焊接在PCB板上的附著力為何?根据厂商的回答,每个夹子所能承受的推力為 5kgf 以上,应该足够应付目前的消费电子產品需求。

■有否建议多远的距离应该摆放一个夹子?根据厂商的回答,以手机為例,大约 25mm 摆放一个夹子就可以了。

■吃锡厚度有无建议?根据厂商的回答,吃锡厚度最好在0.1mm,太厚的话怕屏蔽框与电路板的中间会出现较大的空隙,影响EMI的效果。

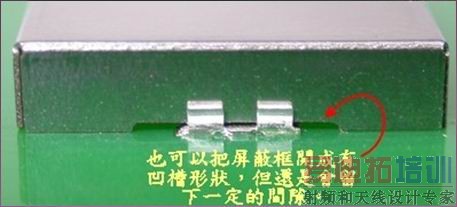

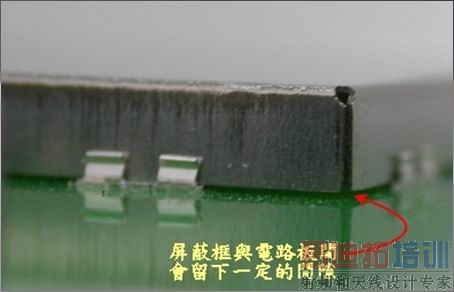

另外一点需要设计者别注意的,就是使用屏蔽夹 (shielding clip)会在屏蔽罩(shielding can)与电路板之间形成一缝隙,这道缝隙可能会高达0.2mm,必须请 RF 工程师特别留意这样会不会影响到RF的性能,其实也可以考虑特别将屏蔽罩设计成有凹槽形状来避开屏蔽夹的地方,不过下图的凹槽宽度与深度都有待改进就是了。

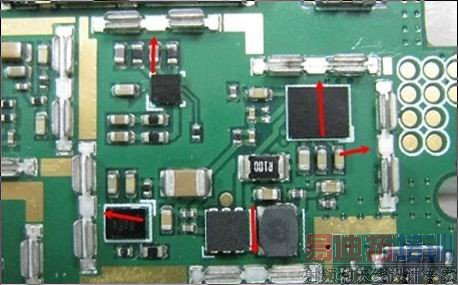

下图是一块电路板使用这种屏蔽夹(shielding clip)的实例。基本上我们在每个弯角的地方都设计摆放了一个屏蔽夹,这样可以让作业员比较方便安装屏蔽罩(shielding can)时的对位準确。然后在其他没有屏蔽夹的地方也设计了一些接地的佈线,一来可以稍微提昇屏蔽罩的电磁隔绝能力,另一方面也可以為屏蔽夹无效时,马上可以更改為屏蔽框,而无需要重新设计电路板。(完)
