PADS封装转成Allegro格式
录入：edatop.com 点击：
在用Allegro的过程中有时候会遇到有的封装原先用pads时已经建过的情况。如果是简单的重新做一个也就罢了，但是当封装不规则，或者资料一时找不到，或者焊盘数达数百且又不是满行列等情况时，重头再来显得相当费时，这时如果直接导入pads的封装修改效率和安全性就高的多。

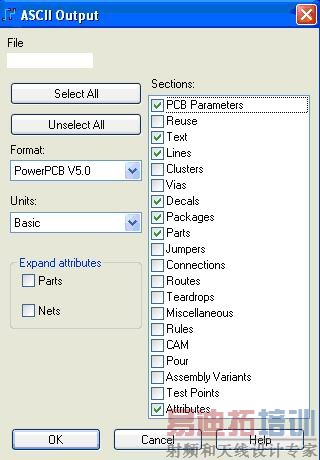

导入封装首先要从pads导出asc文件，导出选项如下图：
经尝试，改变选项后，很多情况下allegro都无法导入。
在allegro端导入时，会要求选择Option file，此文件跟allegro.EXE在同一个文件夹。
其他步骤个人认为没有难点，在此不再赘述。
