车载电源管理IC PCB布局指南一

合理的PCB布局至关重要，尤其是在高频开关型稳压器（例如，MAX20021/MAX20022）的设计中。经过优化的PCB布局可以提供干净的输出，并简化电磁干扰（EMI）测试中的调试工作。本文介绍了一些优化电路布局的关键区域，确保提供最佳性能。

总体布局设计指南

使输入电容（C5-C8）、电感（L1-L4）和输出电容（C1-C4）形成的环路面积保持最小。

VA输出电容（C9）尽可能靠近引脚26 （VA和引脚24（GND）放置，电容与引脚之间不要有过孔。该引脚为IC的模拟供电输入，引线上产生的任何电感都将增加模拟噪声，从而增大LX［1:4］的输出抖动。  　　

优先使用尽可能短的走线。  　　

优化AC-DC电流通路  　　

为降低电磁辐射，MAX20021/MAX20022外围的无源元件布局非常关键。存在电流阶跃变化的路径称为交流路径，出现在开关通/断操作的时刻。开关接通/断开（ON/OFF）之后，电流流过的路径为直流路径。  　　

交流路径  　　

MAX20021同步整流DC-DC转换器每路输出的开关电流路径上具有三个无源器件（C1、C5、L1）。这三个元件对电磁辐射和器件性能的影响非常大。图1、图2所示为OUT1在ON/OFF期间的开关电流路径；图3为两个电流路径的差异，具有最大di/dt。应优先考虑C5的布线，其次是L1和C1布线。

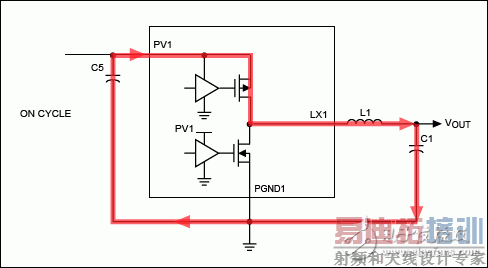

图1. PMOS导通时OUT1的电流路径。

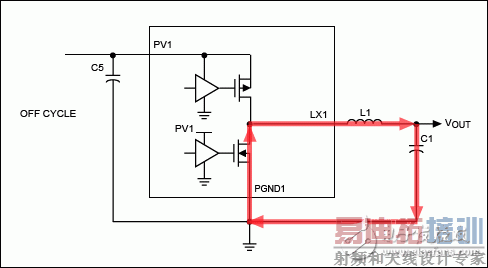

图2. DMOS导通时OUT1的电流路径。

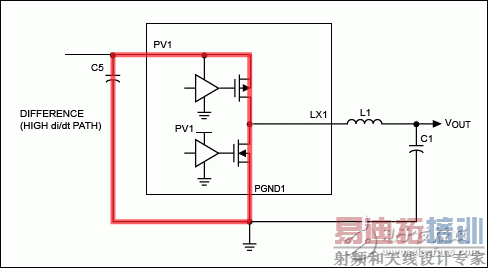

图3. OUT1交流路径差异。
