车载电源管理IC PCB布局指南二

录入:edatop.com    点击:

扩频



如果改善布线无法通过用户的辐射标准测试,可以定制具有时钟扩频的MAX20021/MAX20022产品,扩频器件与标准版本器件相比,能够使FM频带的噪声降低12dB。有关定制扩频器件的流程,请参考器件数据表的相关说明。

图4至图7是根据上述布线指南制作的四层板示意图。

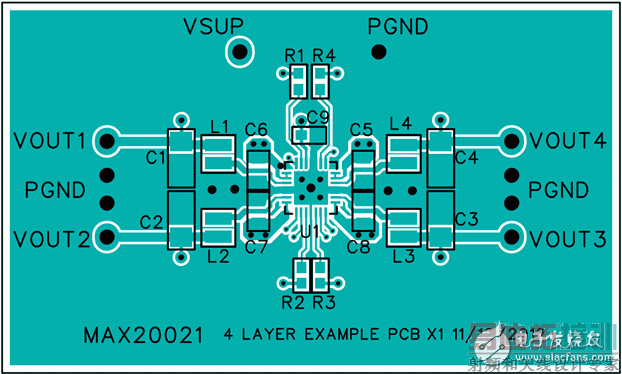

图4. 四层板布线–顶层

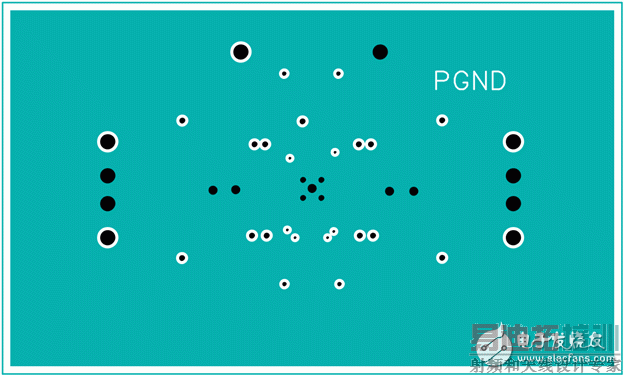

图5. 四层板布线–PGND层

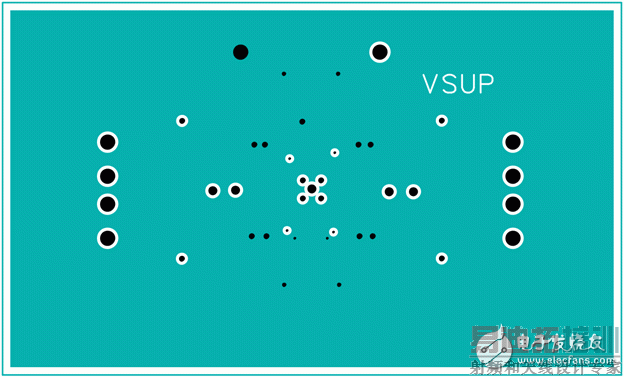

图6. 四层板布线–VSUP层

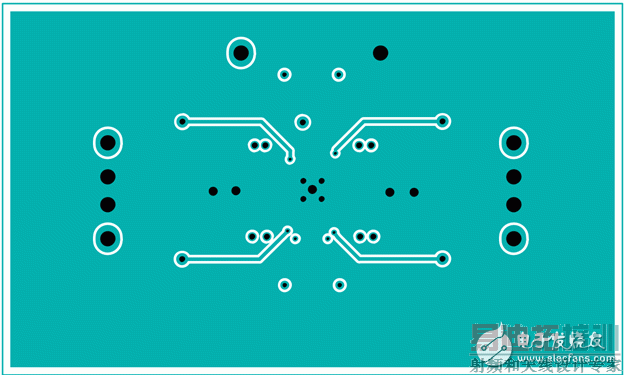

图7. 四层板布线-底层

结论

针对开关稳压器MAX20021/MAX20022 (图8)的外围元件进行合理布局,有助于从源头降低噪声和电磁辐射,节约项目评估阶段的宝贵时间,缩短产品研发周期。

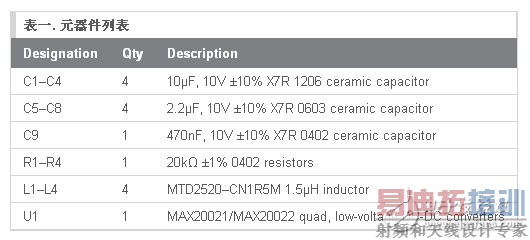

表一。 元器件列表

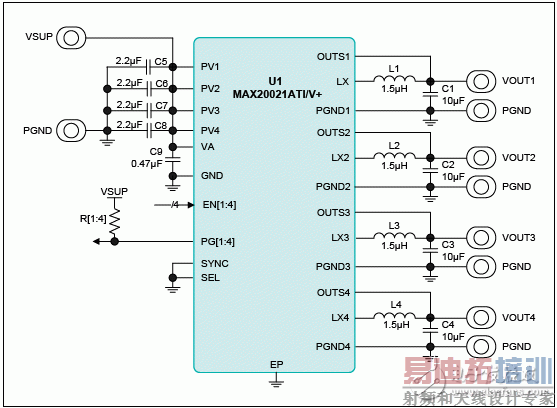

图8. PCB布板原理图
