PCB设计解惑-差分信号剖析（1）
录入：edatop.com 点击：
驱动端发送两个大小相等，方向相反的信号，接收端会有一个相减器，比较这两信号的差值，来判断逻辑位是 0或是 1，此即所谓的差分讯号[1]。

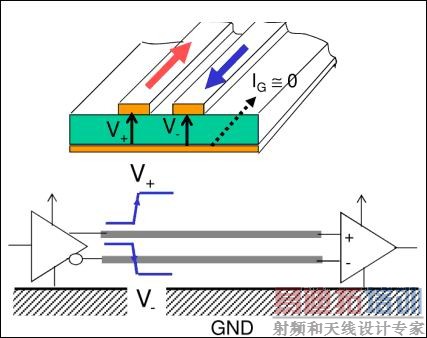

而下图是实际 PCB差分走线[1]。
Advantage

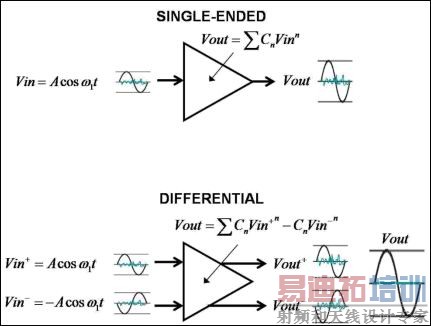

使用差分讯号的第一个好处，就是具错误更正效果[2]。
由上图知道，如果在单端讯号中有噪声，则会直接进入接收器，严重一点可能会造成逻辑误判。在那些对于时序有很精密要求的系统中，会有很重大的影响。然而前述已知，接收端会有一个相减器，因此对差分讯号而言，即便有噪声，其噪声会透过相减器相消。

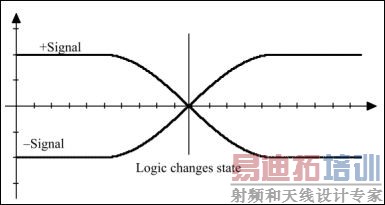

由于差分信号的逻辑判断，是仰赖两个信号的交点，如下图[4] :

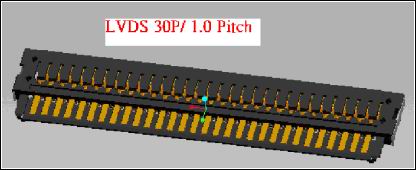

不像单端信号依靠高低两个电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。目前流行的 LVDS（low voltage differential signaling）就是采用差分讯号型式[5-6]，下图是 LVDS Connector的图片[7] :
