PCB设计解惑-差分信号剖析(3)

录入:edatop.com    点击:

Length

由前述已知,差分信号的逻辑判断,是仰赖两个信号的交点,因而受工艺,温度的影响小,能降低时序上的误差,如下图左。然而倘若该差分信号长度不相等,则会因相位差之故,导致切换电压的时间点不同,如下图右的黄圈处,进而使得逻辑判断错误[4]。

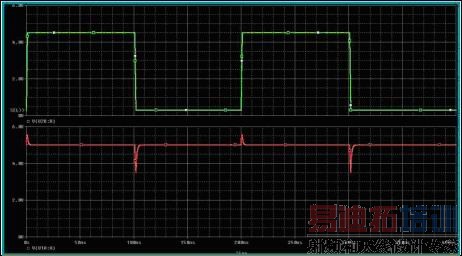

另外,由前述已知,数字信号在逻辑切换时,会因电压变换产生电场,进而产生EMI辐射,对邻近走线造成干扰,如下图[12] :

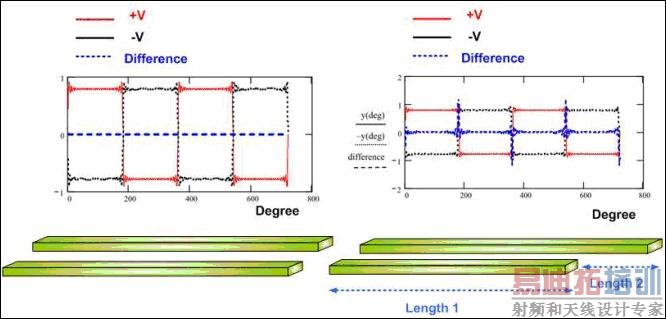

但差分讯号所产生的电场,会因彼此紧密地耦合在一起,进而减少发散向外的机会,进而减少 EMI幅射干扰,如下图左。然而倘若该差分信号长度不相等,如下图右,此时 Length 2为一单端讯号,亦即逻辑切换瞬间所产生的电场,会发散向外,产生 EMI辐射干扰。若 Length 2越长, 表示该差分讯号的相位差越大,其切换噪声的脉冲宽度就越宽,维持时间就越长[4]。

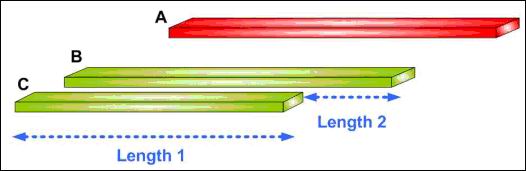

同时也由前述已知,邻近噪声对差分讯号的耦合量,会彼此相消,因而提高抗干扰能力,然而倘若该差分信号长度不相等,如下图,则此时 Length 2为一单端信号,A耦合到 Length 2的能量无法消除,亦即 B会很容易被 A干扰。

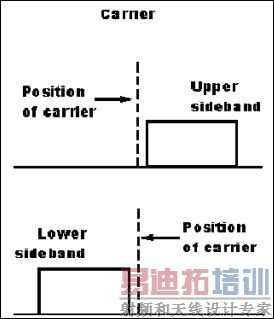

而前述已知,为了得到良好的频谱利用率,到了数字通讯时代,多半会利用 IQ讯号,来达到 SSB (Single-Sideband)  的调变方式,亦即频谱上只能有一个Sideband,如下图[16] :
