PCB设计解惑-差分信号剖析(6)

录入:edatop.com    点击:

Bend

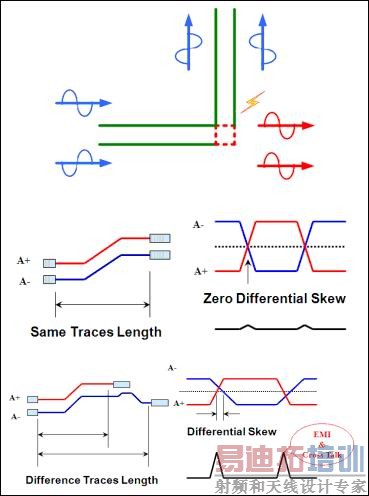

前述提到,差分走线有可能会因为转弯缘故,使得外侧走线会多出额外的长度,导致相位差,因而产生额外的共模噪声,因此最常见的方法便是再转一次弯,使原本内侧走线变成外侧走线,增加额外长度,来达到等长之效[1]。



但上图的转弯方式,不管是第一次转弯还是第二次,都不尽理想,因为 90度的转角,会造成阻抗不连续,进而产生反射[42]。



另外,由[43]可知,理想的差分讯号,是不存在模态转换,但 90度转角会引起相位差,导致部分讯号会差模转共模,产生额外的共模噪声,进而产生 EMI辐射干扰。



且由[42,44]可知,若上升时间越短,其 90度转角引起的共模噪声就越大。

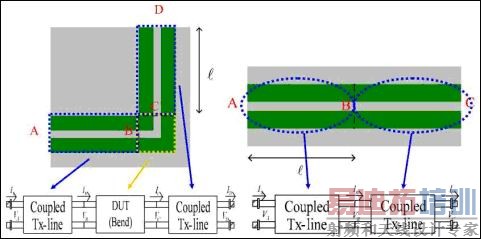

而下图中的 L 越长,其 90度转角引起的共模噪声也越大[42]。

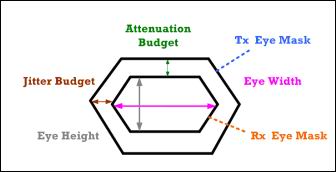

而若以眼图分析,由于 90度转角会阻抗不匹配,以及部分讯号会差模转共模,因此会有损耗。且又因相位差而产生 Jitter,换言之,90度转角会使眼图的眼高跟眼宽都变窄[12]。
