PCB设计解惑-差分信号剖析(7)

录入:edatop.com    点击:

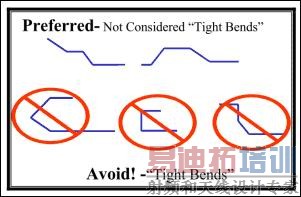

因此在走线过程中,要极力避免 90度转角。

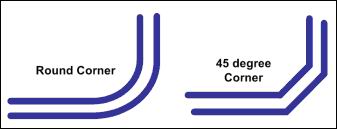

当然,实际的 PCB走线,不可能从头到尾都直线,没有转弯,换言之,转弯是无可避免的,因此可利用 45度转角,以及圆滑转角,来取代 90转角。

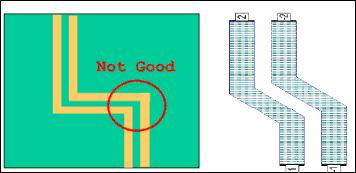

例如前述的二次转弯,可用下图右的方式代替[2]。

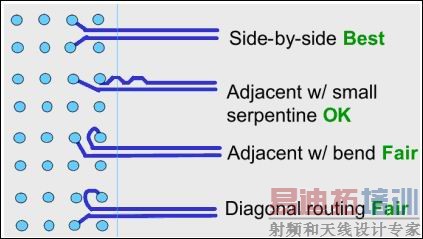

或是因BGA的Pin不对称,需靠转弯来达到等长之效时,可用下图方式达成[41]。

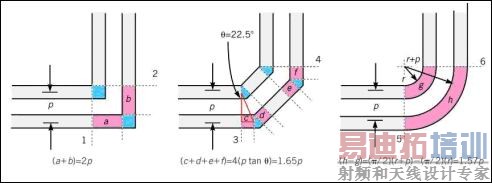

由[44]可知,转角所造成的相位差,以 90度转角最大,45度转角次之,圆滑转角最小。



而圆滑转角所产生的共模噪声,也确实比 90 度转角来得小一些[42]。



由此我们可知,只要是转角,就会有损耗,相位差跟共模噪声的产生,充其量只是程度多寡,理想上当然尽量避免使用,但如前述,实际的 PCB走线,转弯无可避免,因此只能靠 45度转角跟圆滑转角来将危害降低[44]。

由前述可知,差分讯号最重要的就是等长,虽然蛇状线与转角,都会有损耗,相位差跟共模噪声的产生,但却是为了确保等长,所不得不采取的措施。然而若以危害程度而言,蛇状线的危害比转角小一些,因此若空间许可,尽量用蛇状线代替转角,来达成等长的目的[41]。
