Termination

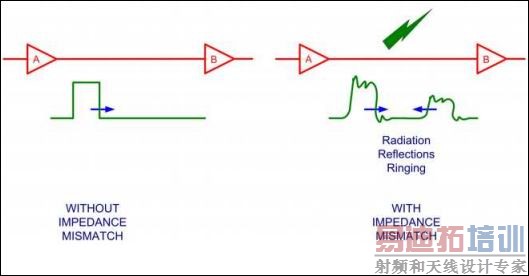

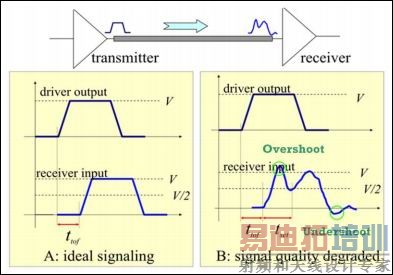

由[12]可知,数字讯号会因阻抗不匹配,而产生 Overshoot 与 Undershoot 现象,导致波形失真,以及使得系统的 Noise Margin 变小,亦即系统抗噪声干扰的能力变弱。



同时也会产生 EMI辐射,产生噪声,造成干扰,因此需作阻抗匹配。

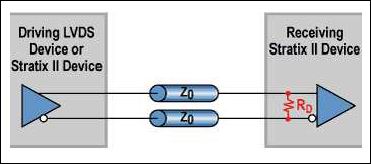

然而除了走线的阻抗控制,若要达到阻抗匹配,则需进一步仰赖匹配组件的辅助,有别于 RF 走线,会利用电感与电容来作阻抗匹配[25],高速数字讯号,主要是利用电阻来作终端匹配[7,16],以降低反射。而差分讯号的终端电阻,一般都跨接在两信号之间,如下图[32] :

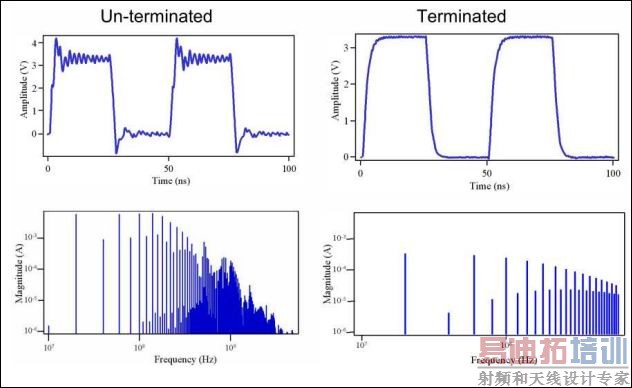

至于终端电阻的值,一般都在 90奥姆到 130 奥姆之间。而做完终端匹配后,在时域上,其信号 Undershoot 与 Overshoot 的现象大为改善,而在频域上,其噪声成份也减少许多[12]。
