PCB设计解惑-差分信号剖析(9)

录入:edatop.com    点击:

EMI Filter



虽然对于高速数字的差分讯号,我们利用了终端电阻来作匹配,然而实际上在信号传递过程中,其阻抗很难从头到尾维持固定,例如会因为要避开过孔,而导致阻抗不连续[33],

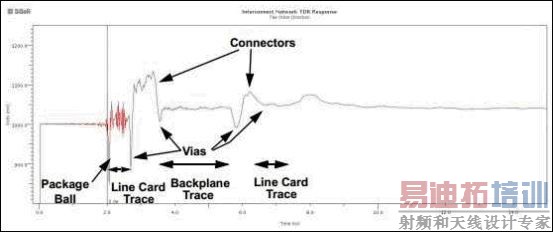

以及过孔跟连接器,所导致的阻抗不连续



换言之,阻抗不连续的情况无可避免,反射是一定会有,因此高速数字讯号的EMI辐射干扰,依然很大。在手机中,对于射频讯号,依然有很大危害

例如手机常用的 MDDI,或 MIPI接口,有可能会透过天线,干扰接收讯号,导致灵敏度下降,如下图[20] :

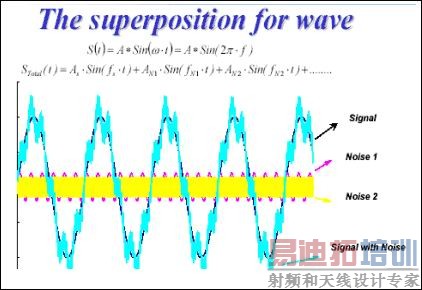

而以时域而言,其高频噪声会导致波形失真[22] :



因此必须进一步透过其他手段来抑制噪声,最常见的,就是 EMI Filter,接下来介绍其应用[12]。
