PCB设计解惑-差分信号剖析(10)

录入:edatop.com    点击:

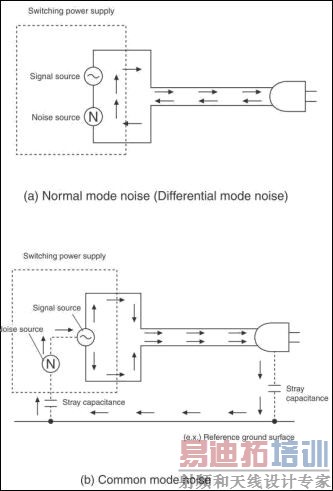

差分讯号的噪声,主要有分两种,共模与差模  :

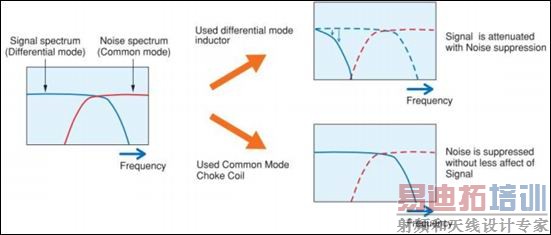

然而,因为差分讯号也是采差模形式传递,若抑制其差模噪声,则可能会连其讯号也一并衰减,而抑制共模噪声,则对讯号几乎不会衰减,如下图  :



另外,相较于差模噪声,共模噪声的干扰更大,因此针对差分讯号,通常着重于共模噪声的抑制,所以在 EMI Filter众多种类当中,我们会用 Common Mode Choke,来抑制其共模噪声,其组成如下图,多半会以 LC电路构成。

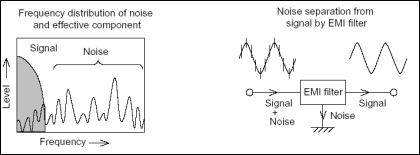

以时域而言,添加了 EMI Filter后,其讯号波形便干净许多,降低了失真度,如下图[22]。

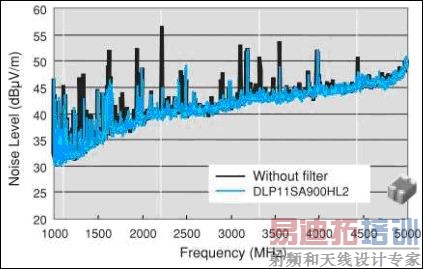

以频域而言,添加了 EMI Filter后,其 Noise Floor便明显下降许多,如下图[22]。
