PCB设计解惑-差分信号剖析（11）
录入：edatop.com 点击：

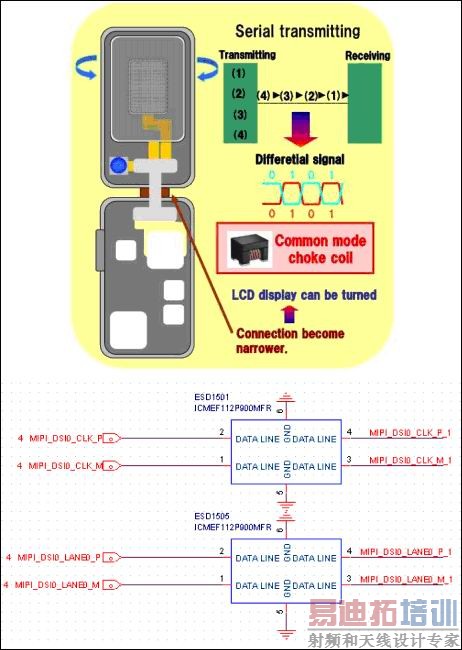

而以手机而言，当 LCM On 时，会产生噪声使灵敏度下降，因此可以在其 MIPI讯号上，添加 Common Mode Choke，如下图[12,20] :
由前述知，差分讯号通常着重于共模噪声的抑制，因此在挑选 Common Mode Choke 时，尽量挑选共模噪声衰减量大一点的，如下图[12] :

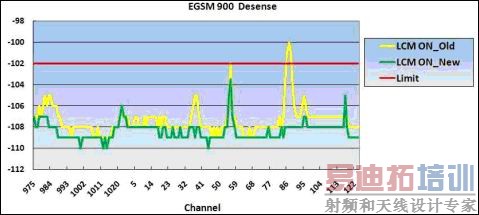

下图黄色曲线，是原先的 Common Mode Choke，可以看到仍有一些 Channel超标，而换了一个共模噪声衰减量较大的 Common Mode Choke 后，大致上整体皆有所改善，且已无任何 Channel超标，如绿色曲线。

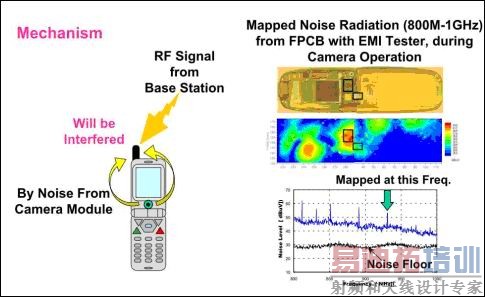

另外，当 Camera On 时，也会产生噪声使灵敏度下降，如下图[21] :
这时可在 Camera 模块的差分讯号上，摆放 EMI Filter，来抑制噪声，而由下图也看出，摆放 EMI Filter后，其灵敏度确实改善[21]。
