去除PCBA板工艺边的方法

PCBA（印制板组件）是指已经完成元器件组装的印制电路板，广泛应用于航空、数控、计算机、自动化仪器等各个领域。因制造及物流等因素的要求，在PCBA板卡边缘需预留工艺边以实现周转目的，对于产品来说此工艺边是不需要的。因此在元器件组装完成后需要将PCBA板工艺边去除掉。

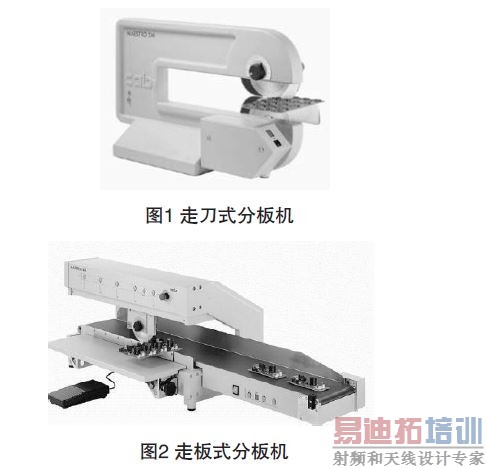

去除PCBA板工艺边的方法大致可以分为三大类：V-cut分板机、铣割分板机和手动去工艺边。如单纯以品质观点来看，铣割分板机（又称铣刀式分板机，曲线分板机）效果最好，克服了V-cut分板机只能直线分割的局限性，主要利用铣刀高速运转将多连片PCBA按预先编程路径分割开来的设备，取代人工折断或V-cut的切割瑕疵，提高产品品质，减少报废率，缺点就是价格昂贵、操作繁琐（需编程）；V-cut分板机价格要便宜许多，通过刀片沿着PCBA V型槽进行切割，但只能直线切割，且刀片耗材费用较贵，V-cut分板机按切割方式可分为走刀式和走板式两种（见图1和图2）。手动去工艺边通过手折断或者使用尖嘴钳等工具进行分割，具有成本低廉和使用方便容易等优点，但容易产生应力对元器件造成伤害。
