电路板设计ESD的硬件解决（四）

录入：edatop.com 点击：

六.PCB上的机壳地线的阻抗要低，隔离要好

尽管PCB轨线上的阻焊层有利于隔离PCB走线，但阻焊层可能会导致插针孔发生电弧。

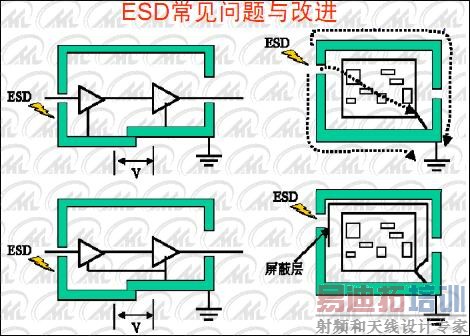

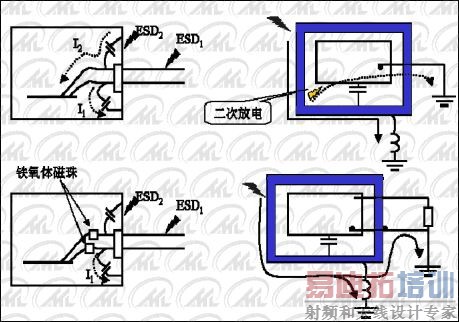

A、隔离机壳地线的最好方法是使之远离电子仪器。另外，如果机壳地线的阻抗很低，静电放电电流易于通过，就不会发生电弧。当然，如此迅速的电荷泄放会产生更强的场，但这比电荷通过电弧直接注入到电路中好得多。

B、机壳地线的长度不能超过其宽度的四或五倍。比这个比例更宽的地线仅能使其阻抗（电感）稍微减小，但是更窄的地线却会使其阻抗大幅度增加。这个长宽比例意味着机壳地线必须很短才行，否则当地线增长时，其宽度要很宽。
