电路板设计ESD的硬件解决（五）

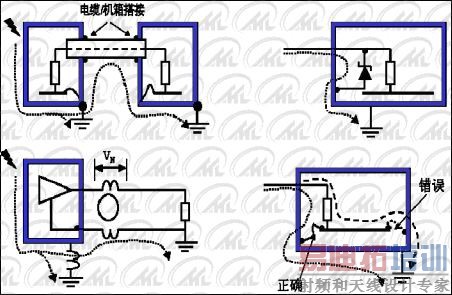

电缆上的ESD防护

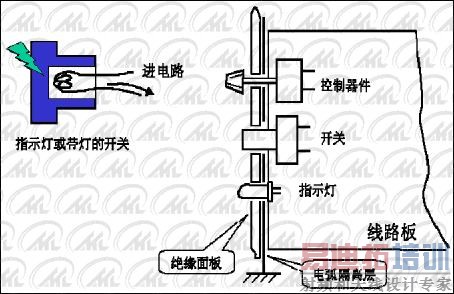

键盘与控制面板的设计

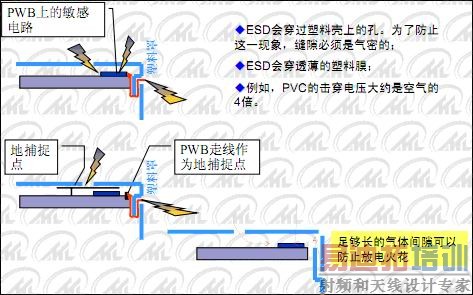

ESD与塑料壳

更多关于ESD途径

这儿的地捕捉点太远，保护不了设备；地捕捉点与地的连接太远（ESD脉冲真的非常快——1cm线对ESD的感抗也很大）

浮置（未接地）的金属件会把ESD放电火花传导到敏感的器件；金属件如：螺钉、显示器框、键盘部分等；PCB走线也可视作这种情况来考虑

即使没有朝敏感器件放电，在高静电场作用下也会产生信号和功能性异常。尤其是高阻抗信号（1MΩ等等）是成问题的。如果不能直接把金属部分接地,可以用3pF at 300V的变阻器.这些不会泄漏AC电流,对于绝大多数目标,它们有小的足够的电容。

瞬态干扰保护器件

(1) 两只对置的箝位二极管。使用2只二极管的目的是为了同时抑制正、负极性的瞬态电压。

(2) 压敏电阻保护电路。压敏电阻的阻值随两端电压变化而呈非线性变化。此物理现象类似稳压管的齐纳击穿现象，不同的是压敏电阻无电压极性要求。使用压敏电阻保护电路的特点是简单、经济、瞬态抑制效果好、对电路带来的负面影响甚微，且可以获得较大的保护功率。

(3) 稳压管保护电路。背对背串接的稳压管对瞬态抑制电路的工作原理是显而易见的。当瞬态电压超过V1的稳压值时，V1反向击穿，V2正向导通；当瞬态电压是负极性时，V2反向击穿，V1正向导通。将这2只稳压管制作在同一硅片上就制成了稳压管对，使用更加方便。

(4) TVS二极管。这是最近发展起来的一种固态二极管，专门用于ESD保护。一般选择工作电压大于或等于电路正常工作电压的器件。TVS二极管是和被保护电路并联的，当瞬态电压超过电路的正常工作电压时，二极管发生雪崩，为瞬态电流提供通路，使内部电路免遭超额电压的击穿或超额电流的过热烧毁。由于TVS二极管的结面积较大，使得它具有泄放瞬态大电流的优点，具有理想的保护作用。但同时必须注意，结面积大造成结电容增大，因而不适合高频信号电路的保护。
