OrCAD与PADS联合画PCB指南(二)

录入:edatop.com    点击:

填写封装信息

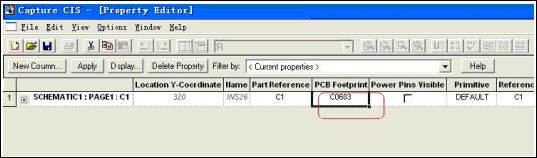

原理图中某一元件双击,出现了一个属性页,看看这个电阻是怎么填的。



需要特别说明的是,这里的FootPrint 要填写PADS  中的PartType。 把另外的元件的封装也都填写上。

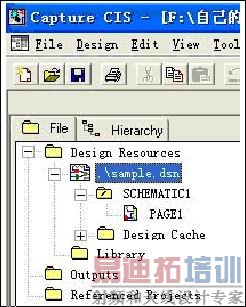

将原理图最小化,同时在项目里选中.dsn



这时右边的工具可用

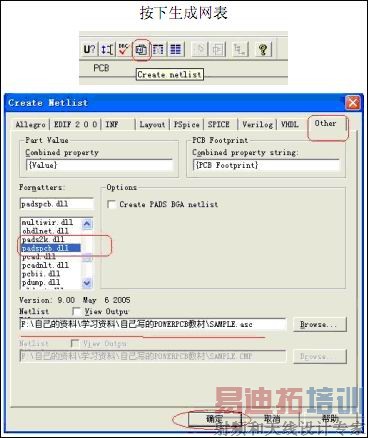

第一个 U   给元件编号的、第二个是反向标注,用于PCB-:SCH 的反向修改、第三个  DRC design rule check、第四个用于生成网表、第五个生成次项目中所设计的元件、最后一个生成报表,这个比较有用,可以用来产生元件清单,照着这个单子就可以采购了!



一定要选择Pads2k.dll  或是padspcb.dll,只有这两个dll  才能生成PADS 的网络表,且生成的文件名是.asc。

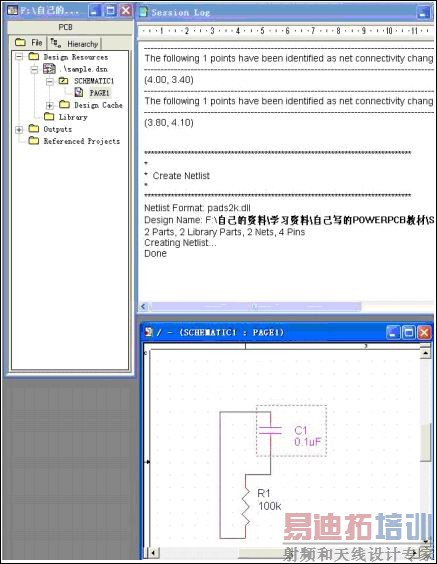

可以看看这个session log 窗口,你的每一步操作都记录在此!
