OrCAD与PADS联合画PCB指南（三）
录入：edatop.com 点击：

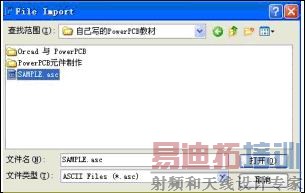

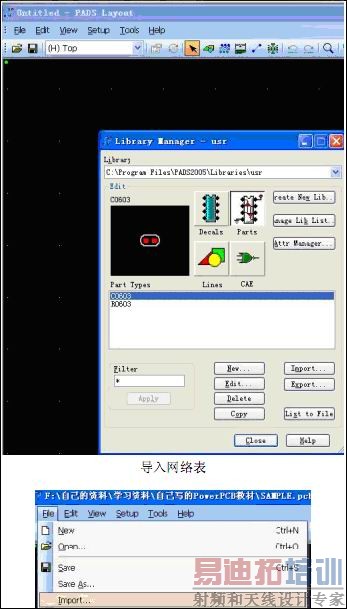

打开PADS，注意：OrCAD中指定的PCB FootPrint就是在PADS中的元件库里的PartType。否则出现找不到对应封装。
导入网络表后POWER 会做检查，之后会出现这个警告：

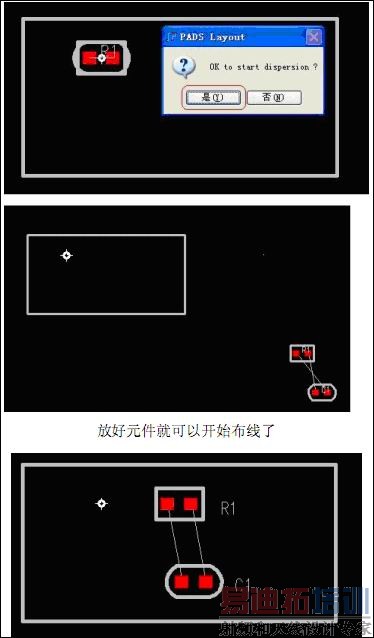

这是因为Orcad输出的asc文件和Power定义的asc文件头部有所区别，可以不理。导入网络表后，元件会全部以PCB的原点为中心排放把元件分开排列好。可以使用Tools的工具把元件“弹开”
异常现象

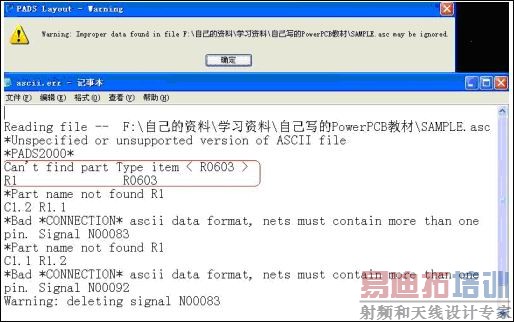

如果在导入网络表的时候出现如下错误：
说明：PADS的库中没有定义相应的PartType与OrCAD指定的PCB FootPrint相对应。
