手机PCB设计布线前需考虑的因素
设置布线约束条件
1. 报告设计参数
布局基本确定后,应用PCB设计工具的统计功能,报告网络数量,网络密度,平均管脚密度等基本参数,以便确定所需要的信号布线层数。

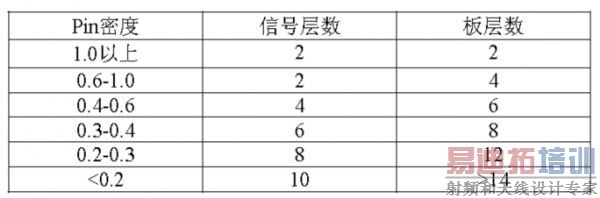

信号层数的确定可参考以下经验数据
注:PIN密度的定义为: 板面积(平方英寸)/(板上管脚总数/14)
布线层数的具体确定还要考虑单板的可靠性要求,信号的工作速度,制造成本和交货期等因素。
2 布线层设置
l PCB 的叠层安排需要考虑如下几个内容:
介质材料(介电常数)
整个PCB板厚
金属层数
每层金属层的厚度
金属层之间的介质厚度
赋于各金属层的电气功能分配

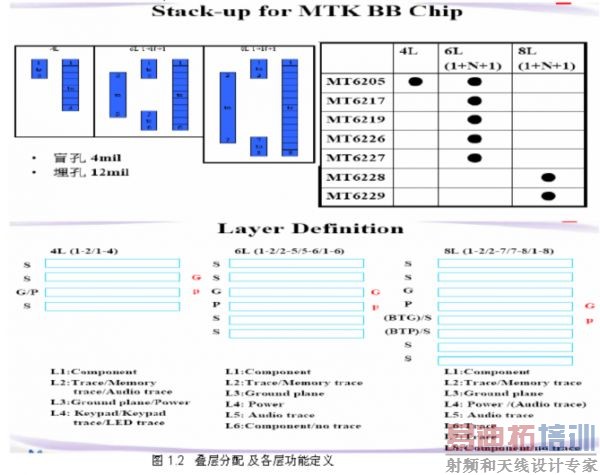

MTK 的参考叠层设计如图1.2所示:
MTK射频走线: 阻抗控制传输线
连接射频信号源与负载的走线,其特性阻抗标称值为50欧。在手机PCB中,50Ω的传输线用如下两种技术实现:
微带线 :走线布在PCB最外层,以其下面整个地平面为参考地,并且周边被大面积的地所包围。
带状线: 走线布在PCB内层,相邻的上下地平面均为其参考地,并且周边被大面积的地所包围。

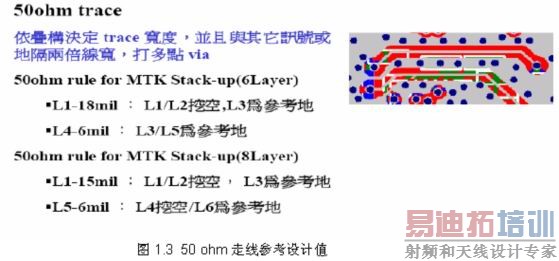

50Ω 走线参考设计如下:
线宽由PCB的叠层结构决定(一些参考值如下图所示)
至少有两倍线宽的安全间距
沿着其走线的周围要有足够多的接地孔。
展讯Impedance Control阻抗控制(八层)
展讯常用手机叠层方法:分配方式并不是一成不变的,可依功能要求和所须绕线层要求有所适当修改,所注意的一点是关键走线层必须靠近一个完整参考平层。
