智能手机PCB设计常用的布线层规划
录入：edatop.com 点击：

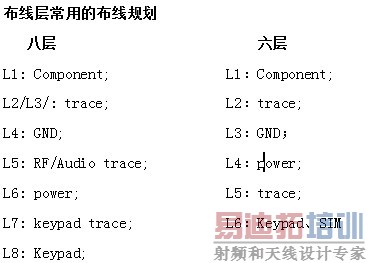

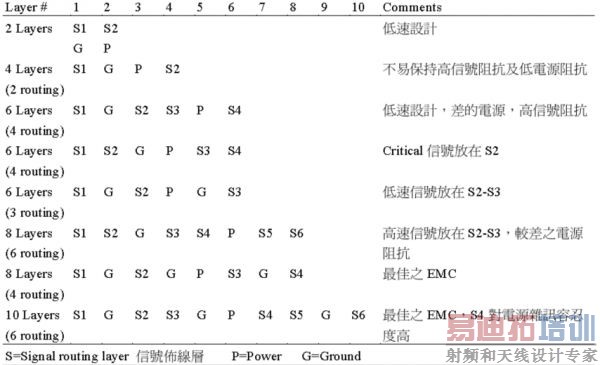

布线层常用的布线规划

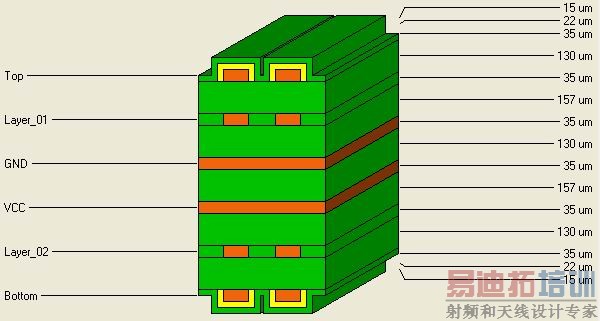

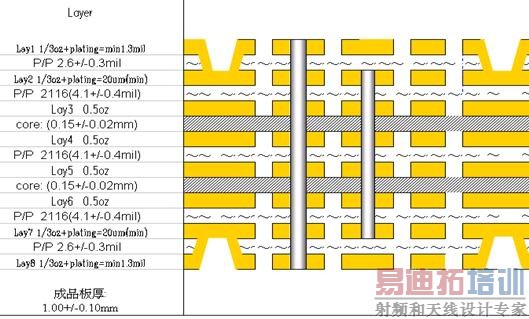

一个典型的展讯8层板结构(H=1mm)

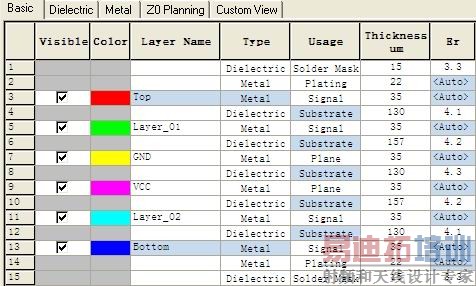

一个典型的6层板结构(H=1mm)
1OZ=1.4mil=35μm
