WIFI电路板设计方面的一些建议（一）

天线最终的目的是要将射频信号辐射到自由空间，这时天线的设计就显得非常重要，但是天线设计很大程度上依赖于所安装平台的特性，另外天线对周围环境很敏感，这些原因导致很多情况下，天线对每个平台都是独一无二的设计。由于客户对天线设计所考虑的因素不太清楚，这里给出一些我们对便携设备天线设计的一些建议，便于客户更好的设计自己的电路和 PCB，增加项目成功的机会。但是每个项目都有各自的特点，所以还有一些问题需要具体问题具体分析。

1 PCB布线方面的一些建议

1.1 天线的形式及天线位置和馈点尺寸的建议

内置天线经常采用的几种形式分别为，分为弹片形式和chip 贴片天线和 FPC 天线。贴片天线的形式是统一规格的，有固定的尺寸，焊盘的位置和尺寸根据具体规格的天线也是固定的。另外根据特定型号的天线有相关的天线周围净空的要求和设备尺寸的建议等设计指导意见。

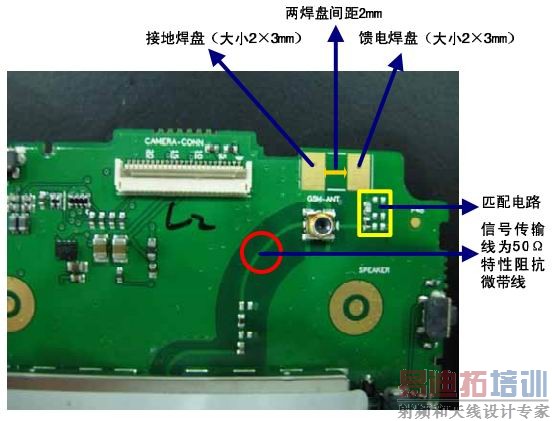

如果采用弹片形式，我们建议客户采用 PIFA 天线作为 WiFi 天线的形式，根据我们的经验，PIFA 天线成功率和性能都要好一些。天线 RF 馈电焊盘应采尺寸为 2×3mm，焊盘含周边≥0.8mm 的面积下 PCB 所有层面不布铜。如果为 PIFA 天线，还要加一个 2×3mm的地焊盘，两个焊盘之间距离为 2mm。

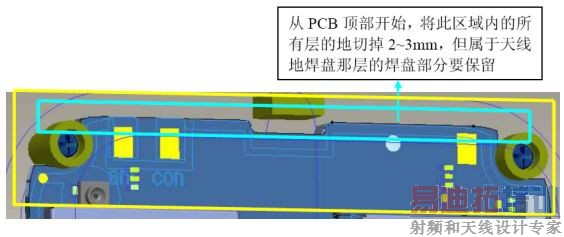

天线通常的位置都在设备的顶部，PCB 顶部开始，将此区域内的所有层的地切掉 2～3mm，但属于天线地焊盘的那层的焊盘部分要保留。

注：黄色方框的区域是天线和支架安装的位置。

1.2 匹配电路布线的建议

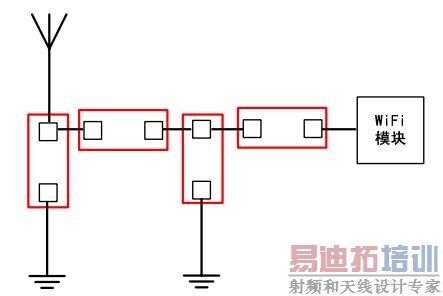

天线匹配电路的拓扑结构为从天线开始四个件并串并串，到测试口或者 Power amplifier。匹配电路下方以及匹配网络周围 1.5mm区域内不要铺地。匹配网络摆放位置距离馈电焊盘放较近为好（但不要太近）。
