电路板并行设计（下）

布局并行设计

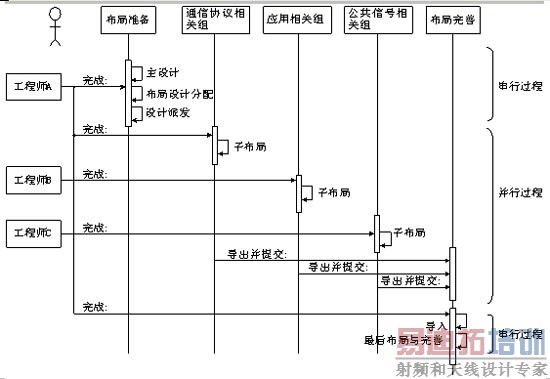

图2为并行设计顺序图。其中：工程师A将主设计(指导入了网表、进行结构约束设计、安装孔已定位的阶段性设计文档)作好，按前述分解方法规划子布局物料标号，并由设计要求进行布局区间分配，制作任务分配说明文档；工程师A分发电原理设计图、物料清单、任务分配说明文档、PCB主设计文件等给其他的2位工程师。

各个工程师(含工程师A)分别依据各自的布局区域及相关要求进行布局，布局结束后，删除与自身任务无关的器件。通过PCB工具软件导出各自的子布局文件并提交给负责工程师A。

工程师A接收到各子布局文件后，仍然通过PCB工具软件依次导入子布局文件到自身的子布局文件。工程师A根据设计要求进行最后的布局调整与优化。

布线的并行设计

布线分析的出发点一般是电路拓扑结构加电信号分析。电信号可分为关键信号(指有严格电性约束的信号)与非关键信号两类。

仍考虑前述的手机板设计实例，各个部分对布线的要求是有明显差异的。各个部件的布线依然需按布局要素与信号流程展开，同时兼顾各项电性能设计要求。

对上述典型设计实例，可以考虑实施如下并行设计布线的方法：以电路拓扑类型(即要求区域分割)与信号流程展开，确定布线优先级。对布线优先级高的(往往也是工作量较大的)，则优先进行布线以保证性能与进度。

可考虑在高优先级布线任务中进行并行设计任务分配，最后由负责工程师进行最后的完善与整理。另外，对工具的运用与布局阶段有所不同，布线阶段导出、导入的将是子设计文件。

本文小结

本文经过对一个手机板设计实例的原理分析描述了并行设计的方法，通过对任务的划分与工具的结合实现了并行设计的操作，既达到优势资源互补，又保证了设计质量与时间进度要求。
