如何自定义Allegro菜单并加载Skill

ALLEGRO PCB DESIGN加入自己菜单(大多数为skill调用)的方法

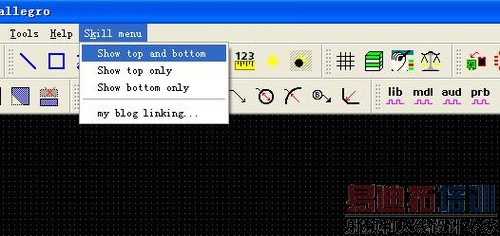

效果图如下所示(菜单最后一行的自定义菜单: Skill menu)

操作步骤：

Step 1. 打开D:CadenceSPB_16.3sharepcbtextcuimenus目录，把allegro.men文件复制一份，一面错误后可以恢复原有的菜单。

Step 2. 用附件的“写字板”程序打开allegro.men文件，（注意不是用记事本打开的）。

Step 3. 在想要加入菜单的位置加入如下内容（说明：本人放在Help菜单项后面）。

POPUP "S&kill menu"

BEGIN

MENUITEM "Show top and bottom",                "replay show_top_bottom"

MENUITEM "Show top only",                     "replay show_top"

MENUITEM "Show bottom only",                  "replay show_bottom"

MENUITEM SEPARATOR

END

菜单说明：

POPUP表示弹出式菜单，其下菜单以BEGIN开始，以END结尾。具体的菜单项用MENUITEM标识，菜单名字用双引号包括，只能用英文字符，&表示对应的快捷键，后面是对应的skill脚本文件；菜单项间的分隔线用MENUITEM SEPARATOR

Step 4. 保存后，重新启动Allegro PCB Design开发环境。
