PCB设计软件使用教程-Allegro布局

元件的布局有两种方式：

快速将元件罗列到 PCB 周围，根据元件管脚的飞线连接状态进行布局。

根据原理图逐个将元件调入到 PCB 中，按照原理图的次序进行摆放。

对于第一种方式在PCB不复杂，而且对原理图比较熟悉的情况下适用，通常我们选用第二种方式较合适，原理图的哪些元件是放在一起的，那么，PCB对应的元件也要放在一起。

3.1.1  快速布局

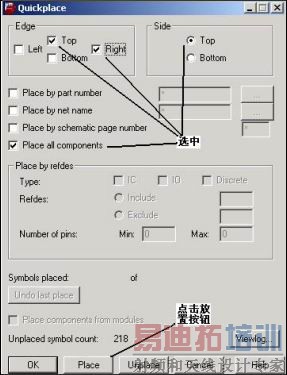

第一种方式的执行菜单命令为：Place=>Quickplace

Edge 的 4个参数表示与 PCB 边框放置的位置：上、下、左和右。

Side 的两个参数表示放置在顶层还是底层。

Place all components表示将所有元件一起放进来，上边的 3个参数表示有选择的放入。

Unplaced symbol count 表示未放进来的元件的个数，通常没有放进来的元件一般是由两个原因造成的：

1.  元件的焊盘不正确或者没有

2.  当前的工作区域过小，元件摆不下

手工布局

手工布局方式最好与原理图结合使用，使用时注意以下两点：

打开原理图，命令状态是 Select Object 即功能按钮 是选中的状态

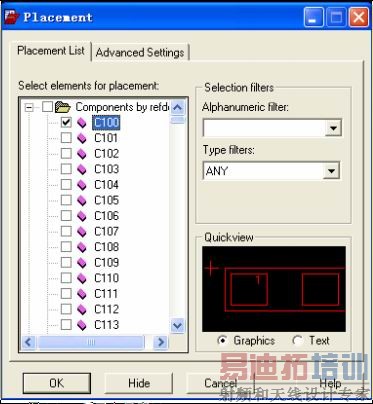

打开 PCB 的 Place=>Manually 窗口，并一直保持打开状态

然后在原理图中点选一个元件，切换到 Allegro 窗口并放置到板内，再切换到原理图窗口选取下一个元件，又切换回 Allegro 窗口并放置到PCB板内，依此类推，将元件放置完毕。如下图所示：

上一个例子只是说明如何从原理图中调入元件，仅介绍了方法，并没有将所有元件都布上，布局是一个很复杂的步骤，布局的好坏直接影响到以后的走线效率，布局工作做得好，到以后走线时会节省大量的时间，反之，不仅布线的时间会大大地加长，而且，有可能还会影响到PCB板的性能和指标，比方说，数字电路部分元件被放置在模拟区；终端匹配电路被放置到驱动端，这都对性能和指标有严重的影响，所以布局时要仔细考虑各方面的影响。
