Bypass电容Guideline

录入:edatop.com    点击:

Power : 一般IC都需要有Power才能正常工作,Power通常是接到IC的VCC及Gnd pin。

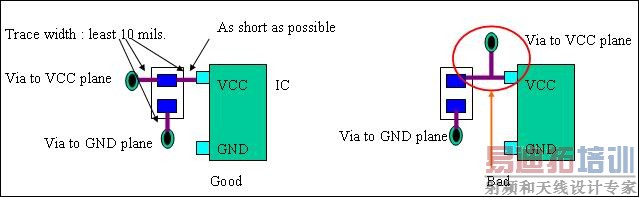

Bypass电容 : 一般為了让IC能得到较稳定电源,通常会在VCC pin加bypass电容滤杂讯。Bypass电容位置越靠近IC越好,太远则没有效果
