Candence PCB设计如何添加叠层

录入:edatop.com    点击:

添加叠层

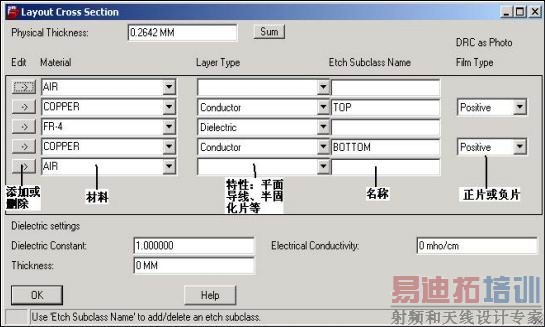

Allegro 系统默认的PCB板都是两层板,这块板我们需要调整到4层层压结构,即在 TOP 层和 BOTTOM层中间添加 GND 层和 VCC 层,由于这两层是电源的平面层,通常要在出光绘的时候需输出成负片,负片的好处是不易出错、数据量小、省事等等。添加层数的命令是 Setup=>Cross-section 或者点击工具栏图标,打开的窗口如下:

叠层的参数说明

左边的小按钮可以进行添加或者删除叠层的处理,注意每层之间要加入 FR-4 材料层。
