1.3   高速 PCB 仿真设计基本流程



1.3.1          PCB仿真设计的一般流程:

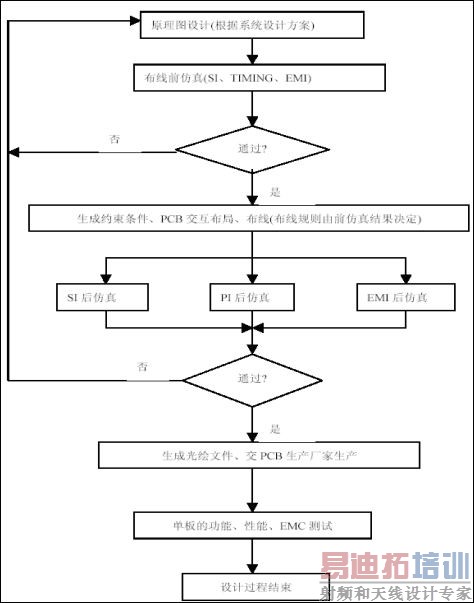

图 2  PCB 仿真设计的一般流程

原理图设计阶段:

编制元件表、建立连线网表、建立元器件封装库、确定电路逻辑符号与物理器件的映射(指定元器件封装)

PCB前仿真

高速 PCB 的前仿真包括以下几个方面:

信号完整性(SI)仿真

时序(TIMING)仿真

电磁兼容性(EMI)仿真

PCB布局布线

模板设计、确定 PCB 尺寸、形状、层数及层结构、元件放置、输入网表、设计 PCB 布线规则、PCB 交互布局、PCB 走线、PCB 光绘文件生成、钻孔数据文件。

PCB后仿真

高速 PCB 的后仿真包括以下几个方面:

信号完整性(SI)后仿真

电源完整性(PI)后仿真

电磁兼容性(EMI)后仿真

功能、性能、EMI测试:

单板调试、性能测试、设计验证、温度试验、EMI测试等。
