高速PCB设计仿真讲座六

录入:edatop.com    点击:

1.3.2 基于CADENCE Allegro 工具的板极仿真设计的流程



Cadence 板级系统设计的基本思路可用图 2.2 所示的完整流程给予描述,各部分内容如下:

1.  项目管理器(Project Manager)

管理项目设计所使用的工具及工具所产生的数据。

2.  原理图输入(Design Entry)

完成设计输入,由 Concept-HDL 工具实现,在这一环境中,可以灵活使用各种工具,快速高效的将原理图送入计算机,生成后续工具能够处理的设计数据。

3.    设计转换(Transfer to PCB Design)

原理图设计完成之后,要生成描述其连接关系的文件及元件的封装说明,以便能够进入布局布线设计,或者在布局、布线完成之后,要将其最终的 PCB 信息反馈到原理图上,以保证原理图与 PCB 设计的一致性。这种由前到后或由后到前的设计数据的转换与传递都是由 Design Sync工具完成的,它是连接前端原理图设计与后端 PCB 设计的不可缺少的桥梁,完成原理图到 PCB 或PCB 到原理图的数据传输。

4.  板极设计(Board design)

实现元器件的自动与交互布局、信号自动与交互布线、生成后续制造与装配所需的各种数据文件,由Allegro 工具实现。

5.  高速 PCB 规划设计(Floor Planner)

PCB SI 工具实现,在该环境中能够完成高速PCB 设计的性能分析,并将发现的问题传递到前端的Concept-HDL 或后端的 PCB Design, 以便能够得到纠正。 在该环境中可以对 PCB 版图进行电磁兼容性 (EMC)和信号完整性分析,并将分析结果传递到 Concept-HDL 和 Allegro,从而不断修改和完善 PCB 版图,这一工具在信号频率较高的 PCB 版图设计中尤为有用。

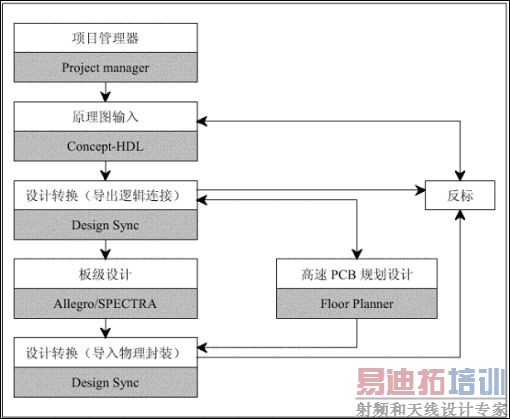

图 3  Allgero 板级设计流程

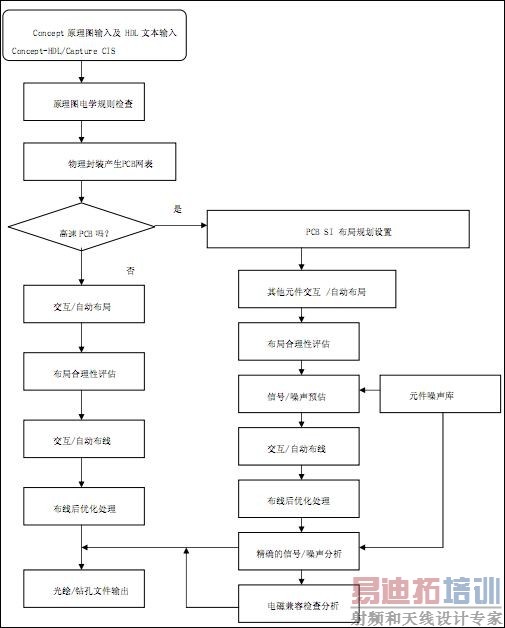

基于 Cadence Allegro设计工具的 PCB设计流程图
