电路板设计阻抗控制讲解(一)

录入:edatop.com    点击:

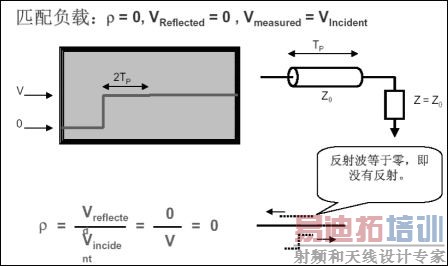

阻抗控制的目的,便是希望讯号能完全由Source端,传送到Load端,毫无反射,阻抗控制得越好,其反射就越少。

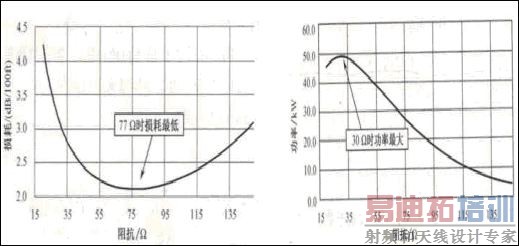

以RF而言,单端讯号控制为50奥姆,差分讯号控制为100奥姆。至于为何 RF特征阻抗要定为 50奥姆 主要是最大传送功率(30奥姆)与最小Loss(77奥姆)的折衷。

叠构

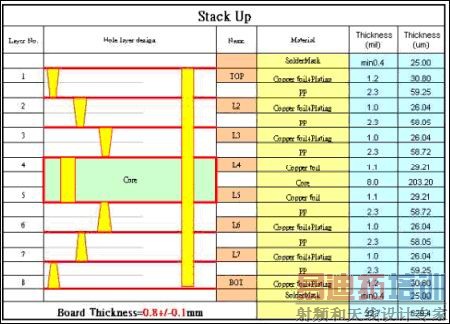

在做阻抗控制之前,要先向PCB厂要叠构数据,才能知道 PCB参数。以手机而言,多半为 8层板或 10层板,例如下面8层板为 3-2-3叠构

Trace 型式

RF讯号在阻抗控制的型式,多半有 4种。

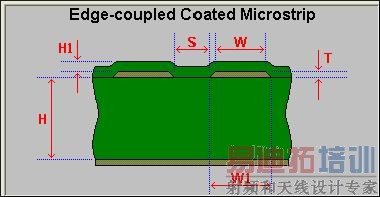

单端讯号走表层

单端讯号走内层

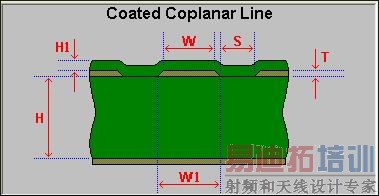

差分讯号走表层

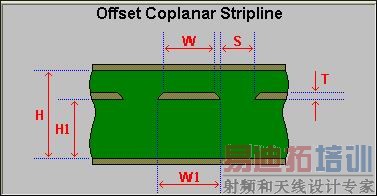

差分讯号走内层
