高速PCB设计仿真讲座七

从这一篇开始，我们进入到仿真过程。在仿真之前，必须对需仿真的PCB 一些参数进行设置。

2.1 打开 BRD 文件

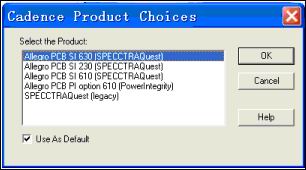

打开 PCB SI  ，启动 Cadence Product Choices  界面，如图 2－1，一般我们选择 Allegro PCB SI 630(SPECCTRAQuest)：

图2－1  仿真选择窗口

在打开的Allegro PCB SI 630( SPECCTRAQuest)窗口中选择菜单File＝》Open命令，通过浏览器打开所要仿真的BRD文件，出现如下界面：

2.2 调用并运行设置向导

PCB SI 在进行拓扑抽取和仿真时，对要求仿真的 PCB板必须正确包含以下信息：

■  网表（Netlist）

正确描述了板中的器件和连接关系。

■  PCB 叠层信息（PCB stackup data）

为了抽取较精确的传输线模型必须提供的参数。

■  DC 电压设置

为了确定在拓扑结构中终端电压值。

■ 器件类属性（Device CLASS）

要求仿真的器件的 IC, IO or DISCRETE属性正确，如集成电路为 IC属性，接插件为 IO属性，电阻为 DISCRETE属性等。

■ 仿真模型分配

对于要求仿真网络所涉及到的器件的仿真模型要正确分配。

■ 正确的 PINUSE 属性

器件的 PINUSE属性包括 BI, GROUND, IN, NC, OCA, OCL, OUT, POWER, TRI, UNSPEC，必须对该属性正确设置。

根据上述要求，PCB参数的设置主要包括： PCB板叠层参数设置、DC网络的属性设置、器件属性设置(CLASS 和 PINUSE 属性)、信号模型分配等。其中 PCB板叠层参数设置在前仿真中，由于没有布线信息，可以在前仿真时不设置，但在后仿真时，由于此时要对实际布线结果进行仿真，因此必须对板叠层参数进行设置。

PCB参数的设置可以手工单步设置也可以采用 Database Setup Advisor自动引导设置，手工单步设置与自动引导设置每一步执行后的的功能界面是一样的。下面我们讲述自动引导设置的步骤，手工设置就不再重复。在进行参数设置之前应对所仿真的 PCB有较详细的了解。

通过菜单Tools＝》Setup Advisor命令打开Database Setup Advisor  窗口，打开的窗口如下图所示：

图2－3   Database Setup Advisor  窗口
