高速PCB设计仿真讲座八

2.2.1 编辑叠层参数和线宽以适应信号线阻抗

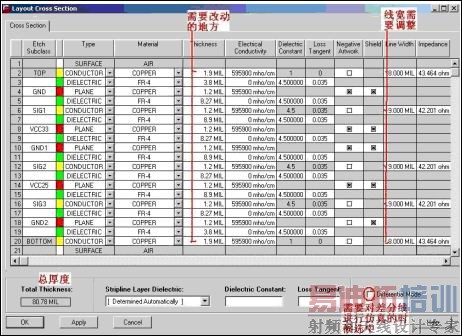

在上图中2-3点击“Next ”按钮会弹出Database Setup Advisor—Cross－Section窗口，在这个窗口中会出现一个“Edit cross-section ”按钮，点击这个按钮将会弹出Layout Cross Section窗口，在这个窗口里就可以按照上边PCB加工厂家提供的叠层参数将该PCB板的叠层所需的参数设置好，其窗口和设置好的参数入下图：

图2－4   Layout Cross Section  特征阻抗设置窗口

参数设置好了之后，点击该窗口左下角的“OK ”按钮关闭 Layout Cross Section 窗口，这样叠层就设置完了。

上图的 Impedance 列表不必输入，它是根据前面输入的介质厚度、线宽和铜厚自动计算出来的，我们每改动一个参数的时候，按一下键盘的 Tab键，Impedance 值就会动态的改变，这样也可以验证 PCB加工厂家提供的叠层参数是否正确。通常计算出的阻抗值与期望值只要差别不是太大，我们都认为其是正确的，因为每个 PCB加工厂家的工艺水平不同，实际生产出的 PCB的阻抗值与 Cadence 理论计算出来的阻抗值肯定是有一定的偏差的。

Layout Cross Section 窗口左下角还有关于板厚的动态显示，板厚为 2mm+/-10％，最大不能超过2.2mm，如果板厚超厚了或者没有达到 2mm，还需要调整一下介质或者铜厚，使最终板厚满足 2mm的要求。

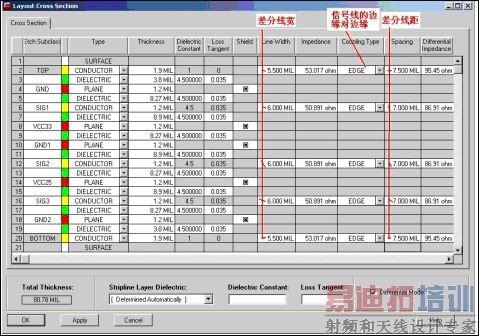

如果需要对差分信号进行仿真， 则将Layout Cross Section窗口右下角的Diffrential Mode复选框 “√”上， 这样参照下图的设置将差分信号的线宽和线距设置正确， 将 Coulping Type 的选项选成 EDGE模式 （信号线的边缘 vs.信号线边缘）。参数设置结果如下图所示：

图2－5   Layout Cross Section  差分模式设置窗口

在上图中，如果我们改变线宽，在键盘上按 Tab键或者将光标移开时，将会弹出如下的窗口：

图 2－6   选择计算的目标窗口

上图的意思是选择重新计算的目标，即是，如果选择 Diffrential Impedance 那么就是线间距不变，重新计算一下阻抗值；反之，则是阻抗不变，调整线间距。我们通常是线间距不变重新计算阻抗值。

同样，在我们改动线间距的时候也要弹出一个类似图 2-7 的窗口来，照样是线宽不变而重新计算阻抗值。其弹出的窗口如下：

图 2－7   选择计算的目标窗口
