LTE多模多频段选择对终端产品的挑战一

本文针对LTE引入后多模多频段选择对终端产品体积、成本、性能等方面所带来的挑战进行了深入分析和研究，并给出了现阶段解决上述挑战的射频芯片和射频前端参考设计架构。

1 引言

LTE作为3G后续演进技术以其高数据速率、低时延、灵活的带宽配置等独特技术优势，被业界公认为是下一代移动通信的演进方向。据全球移动设备供应商协会(Global Mobile Suppliers Association，GSA)发布的关于LTE演进的最新报告显示，截至2011年5月，全球已有80个国家和地区的208家运营商正在对LTE进行投资，其中已有20个商用网络交付使用，到2012年底预计至少将有81个网络提供LTE商用服务。但是，LTE毕竟是一种新兴技术，其网络部署是个逐步推进的过程，这意味着在未来相当长的一段时期内全球运营商都将面临LTE网络与现有多网并存这一共性问题。因此，为满足LTE引入后业务的连续性以及国际漫游需求，多模多频段终端将是市场过渡阶段一种必然选择。

本文结合LTE引入后的多模多频段需求，深入分析了多模多频段终端在产品实现上所面临的性能、体积、成本等一系列挑战，力求通过解决射频实现方面的技术难点来提升多模多频段终端产品的市场竞争力。

2 多模多频段需求分析

对于运营商而言，LTE引入后不但要求其终端在原有多模的基础上增加支持LTE模式及相应的工作频段，还要增加可以确保用户实现国际漫游的工作频段。不同于2G/3G时代，目前全球分配的LTE频谱众多且相对离散，为更好地支持国际漫游，终端需要支持较多的频段。以中国移动为例，TD-LTE引入后，为满足自身的运营需求，终端至少需要支持TD-LTE，TD-SCDMA，GSM三种模式和八个频段来确保业务的连续性，具体参见表1。为提升用户的国际漫游体验，终端还要支持FDD LTE模式，结合全球FDD LTE部署现状，目前NGMN建议终端至少需支持Band1/7/17(或13)3个频段才能实现通过FDD LTE漫游到日本、欧洲、美国的部分地区，而且随着FDD LTE在全球部署规模的逐步扩大，终端还要增加新的FDD LTE频段才能实现全球漫游。考虑到WCDMA的全球部署范围广、成熟度高且漫游能力强，为提升终端的国际漫游能力，还将鼓励终端支持WCDMA模式及相应的工作频段。表1给出了全球各制式主流部署频段。

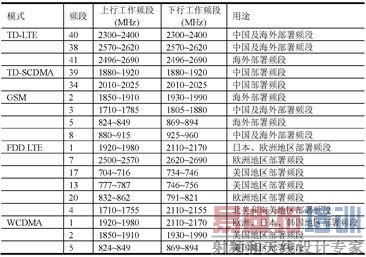

表1 各制式主流部署频段

3 多模多频段终端实现所面临的挑战

无线通信模块由芯片平台、射频前端和天线3大部分构成。图1为终端无线通信模块的通用架构图。其中，芯片平台包括基带芯片、射频芯片以及电源管理芯片等，射频前端包括SAW(Surface AcoustIC Wave，声表面波)滤波器、双工器(Duplexer)、低通滤波器(Low Pass Filter，LPF)、功放(Power Amplifier)、开关(Switch)等器件。基带芯片负责物理层算法及高层协议的处理，涉及多模互操作实现；射频芯片负责射频信号和基带信号之间的相互转换；SAW滤波器负责TDD系统接收通道的射频信号滤波，双工器负责FDD系统的双工切换以及接收/发送通道的射频信号滤波；功放负责发射通道的射频信号放大；开关负责接收通道和发射通道之间的相互转换；天线负责射频信号和电磁信号之间的互相转换。

图1 终端无线通信模块通用架构图

终端支持多模多频段与基带芯片、射频芯片、射频前端、天线均有关。多模互操作实现主要影响基带芯片，同时模式的增加对射频芯片和功放也会产生影响；多频段实现主要依赖于射频芯片、射频前端和天线。下面就多模多频段对终端产品实现各部分产生的影响进行详细阐述。
