高速PCB设计仿真讲座十九

录入:edatop.com    点击:

3.3  SigXplorer 中的仿真参数设置:



同样,在SigXplorer中对具体的拓朴进行仿真时,还需要对一些相关参数进行设置,有些参数在PCB SI中已经设置了,在SigXplorer中要进行确认。

选择菜单Analyze=》Preference打开Analysis Preferences窗口,参照下列图表对各个标签栏进行设置:

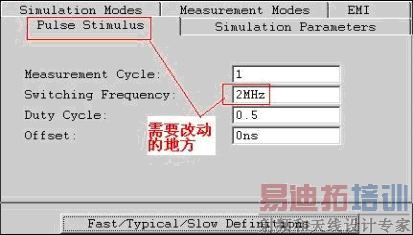

Pulse Stimulus标签栏:

图3-10  仿真参数Pulse Stimulus标签栏

l Measurement Cycle:设置仿真器在第几个周期进行参数测量。一般情况下,由于驱动器的瞬态效应,我们对于时钟信号从第三个周期进行测量,对于其它的信号从第一个周期进行测量。

l Switching Frequency:开关频率或称为脉冲频率。该值决定了在设置激励源为 PULSE时所使用的频率值,该值我们通常设置时钟的频率。

l Duty Cycle:占空比,缺省设置为 0.5。

l Offset:脉冲偏移量,用来控制主网络驱动器与相邻网络驱动器之间的激励时间差。如果该值为正,则相邻网络驱动器在主网络驱动器之后产生激励。

(注:对于Fast/Typical/Slow Definitions…中的各项设置不要轻易修改,Cadence中的缺省设置是针对最恶劣条件下的参数组合。)

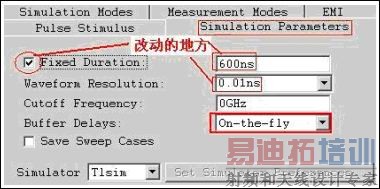

Simulation Parameters标签栏:



l Fixed Duration:指定仿真的持续时间长度。如果这个值未确定,则仿真器动态的为每一次仿真选择时长。当该值确定时,仿真运行的时间就为该项中所确定的固定时间长度。这项值的大小与波形文件的大小成正比。如果我们需要仿真的是 2M信号,一个周期应该是 500ns(τ=1/f=1/2x106=5x10-7s=500ns) ,所以我们设成 600ns,表示一个周期多一点。

l Waveform Resolution:波形分辨率,决定仿真过程中产生波形的采样数据点的多少。使用 Default时,分辨率为传输线长的 1/100。通常我们要求分辨率为最短传输线的 1/10。

l Cutoff Frequency: 表明互连线寄生参数提取所适应的频率范围, 缺省为 0GHz。 在对 IBIS的 PACKEG等寄生参数进行 RLGC矩阵提取时, 为了不考虑频率的影响将截止频率设为 0, 此时的矩阵不依赖于频率,并且提取速度较快,但精度稍差。当设置了截止频率后,RLGC 矩阵将是综合矩阵,它将基于频率的参数影响,考虑了频率参数影响的 RLGC 矩阵具有较高的精度,但提取速度较慢。如果对该值设置,一般建议设置该值不要超过时钟频率的三倍。如果没有特殊要求通常设置为 0即可。

l Buffer Delays:缓冲器延时选择。缓冲器延时有两种选择:On-the-fly 和 From library。On-the-fly 是根据测试负载的参数计算出 Buffer Delay 曲线,From library 是从库中获取。在实际应用时,我们均是通过器件的 DATASHEET查出测试条件由软件自动计算出 Buffer Delay 曲线,因此,这项值的内容通常设为 On-the-fly。

l Save Sweep Cases:当选择时指明保存仿真波形和环境数据。

l Simulator:选择仿真器,包括 Tlsim和 Hspice 两种,一般选择 Tlsim。

Simulation Modes标签栏:



图 3-12  仿真参数 Simulation Modes标签栏

l FTS Mode(s):设置 Fast、Typical、Slow及其组合仿真模式。

Fast:以快模式进行仿真。

Typical:以典型模式进行仿真。

Slow:以慢模式进行仿真。

Fast/Slow:驱动器使用快模式,接收器使用慢模式。

Slow/Fast:驱动器使用慢模式,接收器使用快模式。

为了在 Worst Case 下仿真,我们一般选择 Fast和 Slow两种模式进行仿真,最后两种模式Fast/Slow和Slow/Fast因为在实际中不容易遇到,所以我们一般不选。

l Driver Excitation  驱动的激励方式

Active_Drive:以设定的激励源为驱动端,仅将拓扑中指定的驱动源作为驱动端进行一次仿真。

All_Drivers:如果是双向驱动和接收的话,两个方向分别作为驱动端进行仿真,即当作为驱动时仿真一次;当作为接收端时再仿真一次,每个能作为驱动源的器件作为驱动轮流仿真一次。

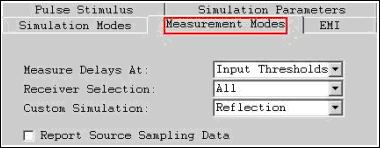

Measurement Modes标签栏:



图 3-13  仿真参数 Measurement Modes 标签栏

l Measure Delays At:延时测量的参考点,有两种选择:Input Thresholds(输入门限值)和 Vmeas表示以输出 Buffer的参考电压进行测量的。通常选择 Input Thresholds。

l Receiver Selection:接收器选择。有两种选择:All(表示所有非驱动的器件都作为接收)和 Select One(在仿真开始时它会让你选择其中的一个作为接收源) 。根据需要选择,通常选择 All。

l Custom Simulation:仿真内容。包括:Reflection(反射仿真) 、Crosstalk(串扰仿真)和EMI(电磁干扰仿真) 。

l Report Source Sampling Data:确定是否报告源采样数据。

点击OK按钮关闭Analysis Preferences窗口。
