高速PCB设计仿真讲座十四

录入:edatop.com    点击:

2.5 仿真分析参数设置



在仿真之前,还需要对信号的仿真分析参数进行设置。

PCB SI界面中选择Analyze=》SI/EMI=》Preferences菜单,弹出Analysis Prefences窗口。

1)  首先选择DeviceModels标签,如下图2-27所示:

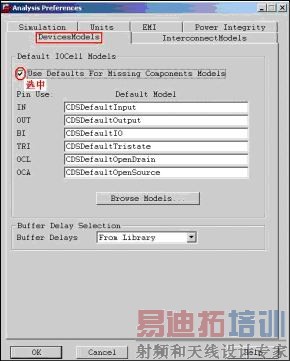

图2-27  Analysis Prefences窗口的DeviceModels标签栏

■ Default IOCell Models

缺省 IO 单元模型。使用该项用来决定仿真时,如果遇到未赋模型的器件时是否使用缺省的 IO单元模型。如果将 Use Defaults For Missing Component Models的复选框选中,表示将使用缺省的 IO 单元模型。一般说来,该项没有太大意义,缺省 IO 单元模型是 Cadence的模型库中的 IO 模型,它与实际具体的器件模型相比误差较大,没有使用价值。

■ Buffer Delay Selection

缓冲器延时选择。缓冲器延时有两种选择:On-the-fly和 From library。

On-the-fly是根据测试负载的参数计算出 Buffer Delay曲线,From library是从库中获取。在实际应用时,我们均是通过器件的 DATASHEET查出测试条件由软件自动计算出 Buffer Delay曲线,因此该项通常设为 On-the-fly。

2)再选择Interconnect Models标签,参照下图2-28设置(基本上传输的单板都控制特征阻抗50Ω,这里将默认阻抗改成50Ω即可):

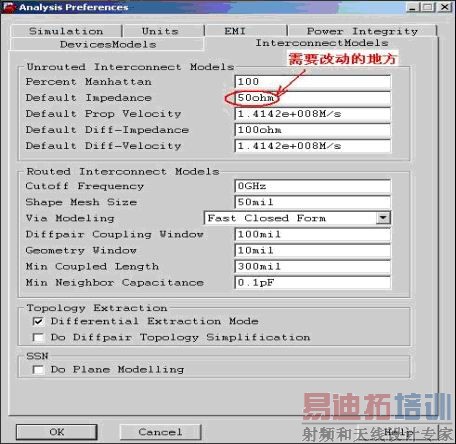

图2-28  Analysis Prefences窗口的Interconnect Models标签栏

其它标签栏内的参数不必改动,就按默认设置即可,点击“ok”按钮关闭 Analysis Prefences窗口。

下面是图 2-28 的参数说明:

Unrouted Interconnect Models组合框(对于PCB板中未连线的信号,采用以下参数):

l Percent Manhattan:  设定未连接的传输线的曼哈顿距离的百分比,缺省为 100%。

l Default Impedance:  设定传输线特性阻抗,默认为 60ohm。

l Default Prop Velocity:默认传输速度,默认值为 1.4142e+008M/s,此时对应εr=4.5,1ns延时对应传输线长度为 5600mil。



Routed Interconnect Models 组合框(对于PCB板中已连线信号,采用以下参数):

n Cutoff Frequency:表明互连线寄生参数提取所适应的频率范围,缺省为 0GHz。在对 IBIS的PACKEG等寄生参数进行 RLGC矩阵提取时,为了不考虑频率的影响将截止频率设为 0,此时的矩阵不依赖于频率,并且提取速度较快,但精度稍差。当设置了截止频率后,RLGC 矩阵将是综合矩阵,它将基于频率的参数影响,考虑了频率参数影响的 RLGC矩阵具有较高的精度,但提取速度较慢。如果对该值设置,一般建议设置该值不要超过时钟频率的三倍。

n Shap Mesh Size:表明将线看成铜皮的边界尺称范围,即标明作为场分析的最大铜箔尺寸。如果线宽大于这个尺寸值,则使用封闭形式公式进行模型提取,缺省为50mil。

n Via Modeling:表明所采用的过孔模型。

l Fast Closed Form: 场模拟程序实时产生一个过孔子电路而并没有建立一个近似的RC电路,这样节省了仿真时间,但没有使用模型那么准确。

l Ignore Via:忽略过孔的影响。

l Detailed Closed Form:在互连模型库中寻找相近似的过孔模型,如果没有合适的模型,则由场模拟程序产生一个由近似 RC矩阵组成的过孔模型并存储在模型库中。

n Diffpair Coupling Window:差分对耦合窗口,表明用来定位差分对相邻网络的基于最小耦合长度的研究窗口的尺寸,缺省值为 100 mils。

Topology Extraction

l Differential Extraction Mode:当选中时,规定差分网络只能被当作一对线提取。当不选时,差分网络能单独地提取。

l Diffpair Topology Simplification  :差分拓朴的简化模式,规定首先用提取拓朴的所有耦合路径的最小距离计算,然后不平衡的最大长度为这个最小距离的几倍(默认为 8)

Crosstalk 对于串扰分析,需要确定以下信息:

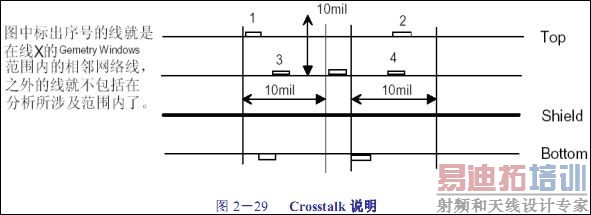

l Geometry Window:用来说明在仿真时距离主网络的互连线边缘多少范围内(横向和纵向均考虑)的网络需要作为干扰源来考虑。如图 2-29 所示。

l Min Coupled Length:最小耦合长度。用来说明在 Geometry Windows范围内,两根相邻线至少需要有多长的平行走线距离才考虑它们之间的串扰。

l Min Neighbor Capacitance:最小耦合电容。确定在 Geometry Windows范围内,线与线之间的最小电容耦合程度,在这个最小电容耦合度上进行串扰分析。

SSN

Do Plane Modelling:此项用在对地平面进行分析时,选择该项,仿真器就将实平面当成分布电路来考虑。
