3)  选择 Simulation Tab,如图 2-30所示:

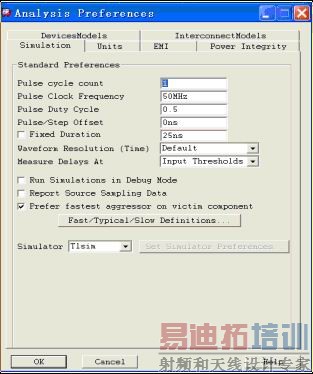

图 2-30  Analysis Prefences窗口的 Simulation标签栏

在运行仿真前,还需要对仿真的脉冲参数进行定义:

Pulse cycle count:通过指定系统传输的脉冲数目来确定仿真的持续时间。

Pulse Clock Frequency:确定仿真中用来激励驱动器的脉冲电压源的频率。

Pulse Duty cycle:脉冲占空比。

Pulse/Step offset:脉冲偏移量,用来控制主网络驱动器与相邻网络驱动器之间的激励时间差。如果该值为正,则相邻网络驱动器在主网络驱动器之后产生激励。

Fixed Duration:指定仿真的持续时间长度。如果该值未确定,则仿真器动态的为每一次仿真选择时长。当该值确定时,仿真运行的时间就为该项中所确定的固定时间长度。此项值的大小与波形文件的大小成正比。

Waveform Resolution(Time):波形分辨率,决定仿真过程中产生波形的采样数据点的多少。

Run Simulation in Debug mode:当选择该模式时,在仿真前仿真器会执行该网络的正确性检查,在检查通过后才进行仿真。

4)        Units Tab,如图 2-31所示:

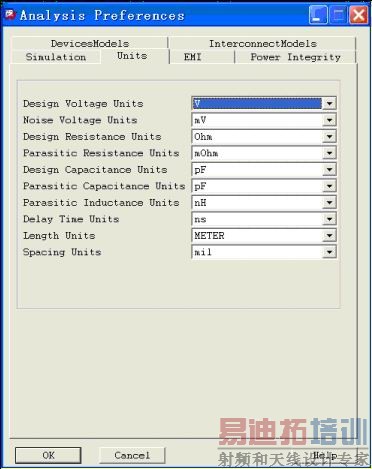

图2-31  Analysis Prefences窗口的 Units 标签栏

该项是用来对仿真所用到的各种参数的缺省单位进行设置的。一般使用默认设置。

5)        EMI,如图 2-32 所示。



图2-32  Analysis Prefences窗口的 EMI 标签栏

该项是用来设置 EMI仿真时的参数。

Standard Preferences  设置:

EMI Regulation:即国际上对 EMI的一些规范。缺省是FCC Class A级。

Design Margin dB:要求的设计余量,单位dB。缺省是 10dB。

Analysis Distance:分析设备 EMI的测量距离。缺省是 3m。

Advanced Preferences设置:

该项里主要对计算场的一些参数进行设置。使用缺省即可。

6)        Power Integrity,如图 2-33所示。

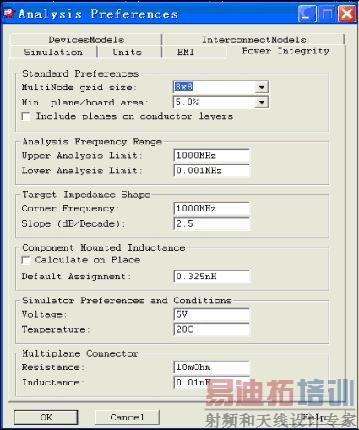

图2-33  Analysis Prefences窗口的 Power Integrity 标签栏

该项主要是对电源完整性参数的定义。使用缺省参数即可。
