高速PCB设计仿真讲座十

2.2.4 器件赋上相应的模型

在进行仿真前，要将器件赋上相应的模型，CADENCE 应用 DML 模型，这种模型可以从 IBIS 转换而来。在Database Setup Advisor－Device Setup窗口中点击“Next”，将进入Database Setup Advisor－SI Models窗口，点击该窗口的中央的“Signal Model Assignment”按钮，  Signal Model Assignment窗口弹出（如果弹出警告的窗口，选择Yes继续）。这个窗口的功能主要是对器件赋相应的模型，以及对分立元件生成Espice模型。窗口界面见下图：

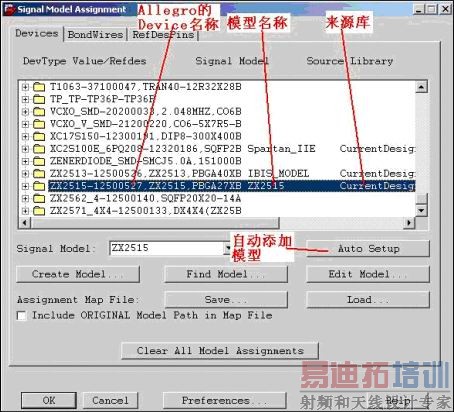

图2－10    Signal Model Assignment窗口

该界面有三个标签栏，提供了三种不同的列表方式进行模型分配，作用是一样的：

l Create Model…  可以用来产生 IBIS Device Model和Espice Device Model。一般阻容器件模型和接插件模型使用该功能产生。

l Find Model…   模型分配。例如给电阻 R706分配模型：首先选中电阻 R706（Devie名称RESISTOR_SMD-31160025,1206R,51B） ， 然后执行 Find Model…命令， 出现Model Browser界面。在 Model Type Filter中选中 Espice Device，在 Model Name pattern中输入通配符*，列出库中的所有 Espice Device模型。选中 50或者resistor50后模型将自动分配给器件 R706。

l Edit Model…    编辑模型参数

l Auto Setup      自动分配模型。当模型名与器件的 Refdes名相同时，执行 Auto Setup命令可以自动将模型分配给该器件。

l Save…          保存模型分配映射文件。

l Load…          调入模型分配映射文件。

l Preference…     仿真参数设置。

在赋器件模型之前要将模型所在的路径赋正确（一般器件的IBIS模型都集中放在一个目录下），模型的路径管理菜单是：Analyze＝》SI/EMI Sim＝》Library或者点击工具栏图标“Lib”打开如下的Signal Analysis Library Browser窗口：
