高速PCB设计仿真讲座十一

3.2.4.1  用公司仿真库给器件赋模型

我们公司有统一的仿真库，所以要求用统一的仿真库流程进行模型配置。公司的仿真库由专人进行维护和管理。在使用仿真库时直接调用总库的 NDX 进行浏览或查询，自动给器件赋上模型，然后在 PCB仿真设计环境下直接调用 dml 文件（模型）进行仿真。关于仿真库的具体使用可参照《仿真库使用手册》 。

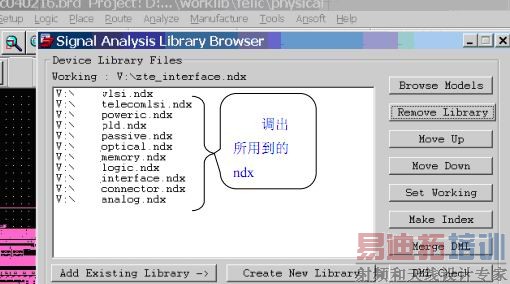

公司的仿真库放在服务器 10.12.18.61libSigNoiseLib下，公司统一库根据模型的分布和管理分成十个 ndx 文件，如下图 2－12：

图 2－12   公司仿真库

在给 PCB的元件赋模型前，先进行路径设置：

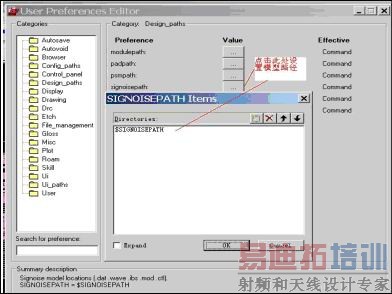

在PCB设计环境下，Setup→User Preferences…→Design_paths→signoisepath:→选择 NDX 文件所在目录，如映射盘 Z:SigNoiseLib，如下图所示：

图2-13  设置公司仿真库路径

一块经过仿真的单板的文件管理，应该有其对应的模型配置文件 DAT，根据单板要仿真的器件先估计一下模型的分布情况，确定要调用的 NDX文件，在 PCB仿真设计环境下，把所用到的 NDX调出来

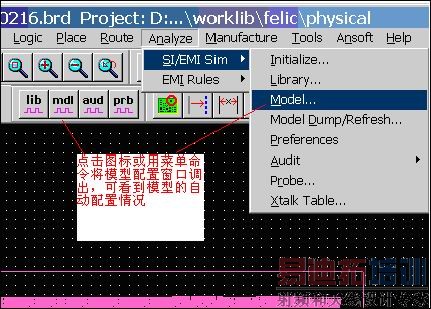

然后可以查看模型的自动配置情况，操作如图 2－15：

图 2－15   按仿真库自动配置模型

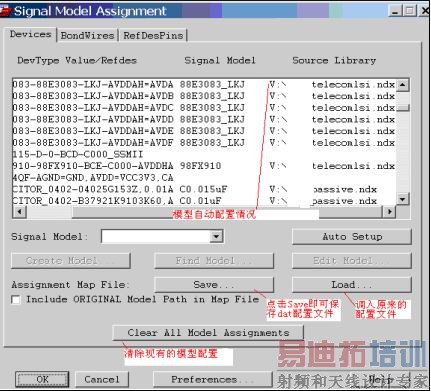

从图 2－16可以看到模型的自动配置情况，在这过程，如果前面没有对电源网络进行定义，会有一个提问，按“YES”继续。

图 2－16   模型配置情况

具体内容请参见专门的《仿真库使用手册》和仿真库管理流程。
