高速PCB设计仿真讲座十二

3.2.4.2  手工给器件赋模型

如果需要手工调用模型，请按下面的步骤进行：

由于Cadence软件不能直接使用IBIS模型，所以IBIS模型必须转换成Cadence可识别的DML文件才可以，转换的菜单在上图3-11最下端的Translate＝》ibis2signoise，转换之后的DML文件可以与IBIS文件放在同一目录下。

如果，你转换IBIS模型报错的话，用IBIS模型的语法检查程序：开始＝>程序＝>Allegro SPB  15.2=> Model Integrity，进行语法检查，检查结束后将正确的[File name]改成所需模型名即可。 DML文件转换完成之后，下面就将这些文件所在的路径加到Device Library Files列表下边，点击Add Existing Library->按钮，在下拉列表中选择Local Library Path 选项，然后通过浏览器将DML文件所在的路径指上去即可。

这时再看Device Library Files下边的列表里将多出来许多Dml的路径文件，如下图所示：

图2－17   添加DML文件之后的Signal Model Library Browser窗口

上图3-16的意思是DML模型的路径是：E:Simulation_TrainingIBIS_Model，阻、容和连接器件的Espice模型将加到与BRD文件同一目录的devices.dml文件当中,你现在可以打开devices.dml文件看看， 文件是空的。

到此，模型库的路径算是连接起来了，关闭Signal Model Library Browser窗口。接下来的工作就是将库路径里面的模型加到相应的器件上即可，赋元件的模型的具体的操作步骤为：

l 在图2-10所示的Signal Model Assignment窗口中找到要赋模型的器件并用鼠标点击该元件的Device名字

l 鼠标点击下边的“Find Model”按钮

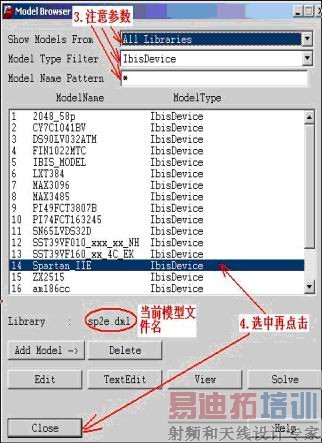

l 在弹出的Model Browser窗口里面找到相应的模型（注意上边的三个模型过滤参数分别为：All Libraries、Ibis Device和*）

l 选择Close按钮关闭Model Browser窗口

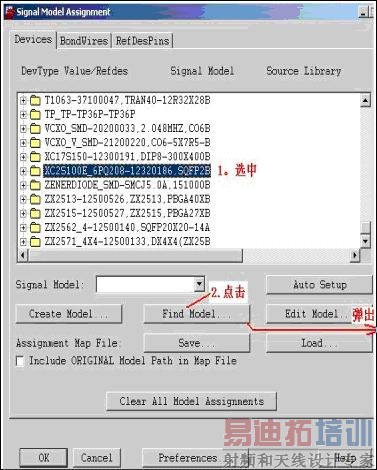

赋该元件的模型的图解说明如下：

图2－18   添加模型的图解说明窗口

按照此方法就可以将其它有IBIS模型的器件都赋上模型，对于阻、容器件，通常是没有IBIS模型的，我们需要根据其值的大小创建一个Espice模型，创建的过程见下图：

图2－19   添加电阻Espice模型的图解说明窗口

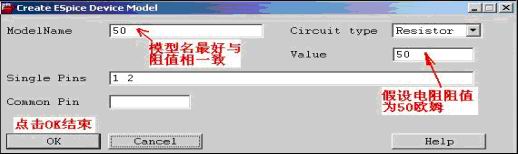

在上图1-13中点击“ok”按钮之后就会弹出如下图3-19所示的窗口，照下图2－20的参数设好之后点击“ok”按钮结束。

图2－20   添加电阻Espice模型的图解说明窗口

对于与仿真无关的阻、容器件可以不必都生成并赋上Espice模型，仿真哪个信号或者哪组信号，主要与这些信号相关的器件都有模型就可以了，到此，赋模型的工作结束了。这时再打开devices.dml文件，可以看到，已经有添加的电阻的Espice模型。
