高速PCB设计仿真讲座十六

在设置好仿真参数后，现在我们可以开始提取拓朴模型，并运用 SigXplorer 软件进行仿真。

3.1 自动提取拓扑

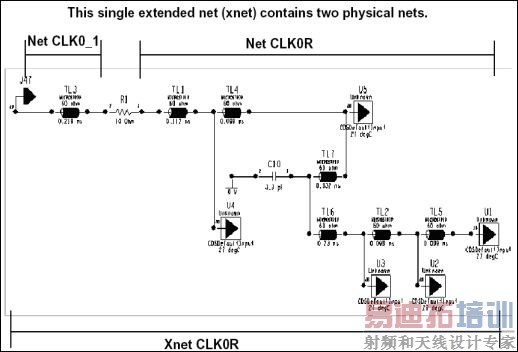

在介绍自动提取拓扑前，先介绍一下关于物理 net（Physical Net）与 Xnet（Electrical Net）的概念，如图 3-1 所示：

Physical net也就是我们所说的 net，它指两个或更多个元件之间的连接。如图 3-1 中的网络 CLK0_1和CLK0R。

Xnet 是驱动器（Drivers）和接收器(Receivers)之间的连接。一个 Xnet 包含所有的通过电阻、电容或连接器连接的 Driver和 Receiver。Xnet是一种抽取的网络。如图 3－1 中的Xnet CLK0R网络。我们通常所说的拓扑结构均指 Xnet的拓扑。

图3-1  net（Physical Net）与Xnet（Electrical Net）

自动拓扑提取有两种方式实现：

3.1.1 通过Signal Analysis 提取拓朴

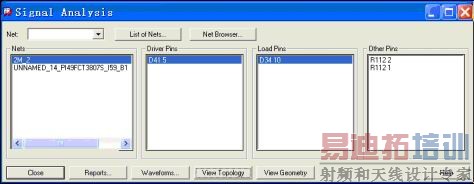

1） 在 PCB SI中执行 Analyze ->SI/EMI Sim ->Probe…启动 Signal Analysis界面，如图 3－2 所示。

图3-2  Singnal  Analysis界面

可以从以下几个途径来选择要进行仿真的网络：

1、 Net 中直接输入网络名，同时该网络高亮。

2、 点击 List of Nets…，选择你要仿真的*lst 文件，在Nets窗口出现所需仿真的网络名，同时该网络将高亮显示。

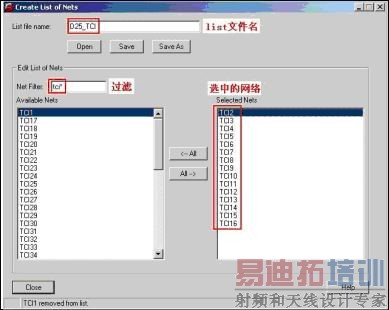

生成网络列表文件步骤如下：在 PCB SI窗口中选择菜单 Logic＝》Create List of Nets，弹出 Create List of Nets窗口，如下图 3-3 所示。在 Create List of Nets窗口的 Net Filter栏中输入索引名，然后选择要加入的网络，在 List file name 栏输入网络列表的文件名，点击 Save 按钮，然后关闭 Create List of Nets窗口。

图 3－3  Create List of Nets 窗口

3、 点击 Net Browser，出现网络过滤器，通过它可以选择网络。

4、 最直接的方法是以鼠标点击所需仿真网络的飞线。

在选择所需的仿真网络后，所有的网络名出现在 net 窗口中，你需要选择当前仿真网络。对于某一个网络的仿真，你可以选择 Driver Pins（驱动脚） 、Load Pins（负载脚）和 Other Pins（其它脚） 。接下来就是选择仿真形式，你可以选择 Reports报告形式、Waveforms 波形形式，也可以抽取拓扑到 SigXplorer 中对拓扑进行适当的编辑和仿真。在 Signal Analysis 窗口点击 Report可以生成结果报告，点击 Waveforms可以查看仿真波形，点击 Topology可以提取拓朴结构进入 SigXplorer 中仿真。

对于 Report和 Waveforms这两种形式在后面的过程中有相关的讲述，下面是用抽取拓扑的方式到SigXplorer 中仿真。
