高速PCB设计仿真讲座二十

录入:edatop.com    点击:

3.4  SigXplorer 中的仿真过程:



1、    在发送端IOCell模型的TRISTATE上点击一下,在弹出的下面窗口中选择Pulse选项:

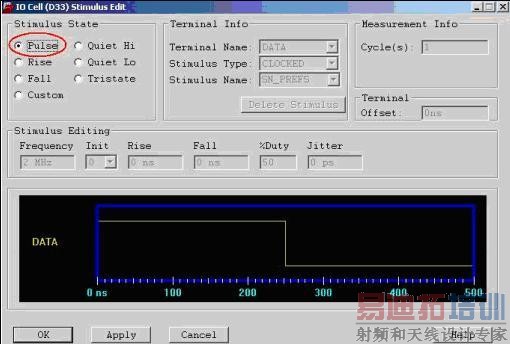

图3-14   设定激励端

Stimulus State 组合框:

l Pulse:表示激励信号为连续脉冲方波,就是时钟源性质的波形,如果选择 Pulse,整个界面中的其他选项是灰的,不允许再选。

l Rise:表示激励信号为上升沿。

l Fall:表示激励信号为下降沿。

l Quiet Hi:表示激励信号为恒高。

l Quiet Lo:表示激励信号为恒低。

l Custom:表示激励信号由该界面中的参数定制,此时界面中的其它参数将可设定。

l Tristate:表示三态。通常接收端设为该状态。

其它组合框只有在 Custom 状态时可用。一般对于干扰源:pulse,rise,fall;被干扰对象:Quite Hi,Quite Lo;接收器:Tristate

Terminal Info 组合框:

l Terminal Name:表示仿真信号的类型,有 Data 和Enable 两种。Data 为要仿真的数据信号,Enable 为使能信号,当 Enable 为高时,仿真有效;当为低时,为激励源断开终端时的仿真结果。

l Stimulus Type:表示激励类型。

l Stimulus Name:取的激励信号名。

Measurement Info 组合框:

l Cycle(s):表示在第几个周期测量数据。

Terminal 组合框:

l Offset:仿真信号相对于时钟的延时。

Stimulus Editing 组合框:

l 该框设置时钟信号的频率(Frequency)、样式(Pattern)和抖动(Jitter)。

2、点击OK按钮关闭图3-14的设定激励窗口。

3、在 SigXplorer 窗口最底端选择 Measurements标签,点击 Reflection前面的“+”号打开测量反射参数的列表,在弹出菜单中选择需要测量的反射参数。

5、选择菜单File=》Save,保存一下拓朴模型。

6、在图标工具栏点击进行仿真。

与反射相关的参数简介:

l BufferDelayFall:如图 3-16 所示。就是 BufferDelay 曲线从高电平下降到测量电压值 Vmeas时的延

时值。BufferDelay 曲线是软件根据模型库中测试负载参数计算得到的,测试负载参数必须根据器件的

DATASHEET 手册得到,不能使用 IBIS 模型文件中缺省参数,原因是我们在进行时序分析时器件的各种

延时参考数据都是从 DATASHEET中得到,而该数据是以 DATASHEET 中的测试负载为依据的。

l BufferDelayRise:如图 3-15 所示。就是 BufferDelay 曲线从低电平上升到测量电压值时的延时值。

l FirstIncidentFall:第一次开关下降时间。

l FirstIncidentRise:第一次开关上升时间。

l Monotonic:输入波形的单调性检查,如果上升或下降沿中有非单调性现象,则检查结果为 False。单调性如图 3-18 所示。

l MonotonicFall:输入波形上升沿的单调性检查。

l MonotonicRise:输入波形下降沿的单调性检查。

l NoiseMargin:噪声容限。如图 3-17 所示。该值在 Result中报告的是 NoiseMarginHigh 和NoiseMarginLow中的最小值。

l NoiseMarginHigh:高电平噪声容限。是从 VIH Min到超过Vin Min电压后震荡波形的最低点的电压差。

l NoiseMarginLow:低电平噪声容限。是从 VIL Max到低于 VIL Max电压后震荡波形的最高点的电压差。

l OvershootHigh:高电平过冲。如图 3-17 所示。以 0V为参考点,上升波形的最高点电压值。

l OvershootLow:  低电平过冲。如图 3-17 所示。以 0V为参考点,下降波形的最低点电压值。

l PropDelay:如图 3-15所示。它是传输线的传输延时值。

l SettleDelay:是 SettleDelayFall 和 SettleDelayRise两者的最大值。

l SettleDelayFall:如图3-16 所示。它是从 BufferDelay 下降沿的 Vmeas点开始到接收波形下降曲线最后一次穿过低电平阈值时的延时值。

l SettleDelayRise:如图 3-15 所示。它是从 BufferDelay 上升沿的 Vmeas点开始到接收波形上升曲线最后一次穿过高电平阈值时的延时值。

l SwitchDelay:是 SwitchDelayFall 和SwitchDelayRise 两者的最小值。

l SwitchDelayFall:如图3-16 所示。它是从 BufferDelay 下降沿的 Vmeas点开始到接收波形下降曲线第一次穿过高电平阈值时的延时值。

l SwitchDelayRise:如图 3-15 所示。它是从 BufferDelay 上升沿的 Vmeas点开始到接收波形上升曲线第一次穿过低电平阈值时的延时值。

以上参数中,Monotonic、MonotonicFall、MonotonicRise、NoiseMargin、NoiseMarginHigh、

NoiseMarginLow、OvershootHigh、OvershootLow与信号完整性有关,其它的与时序仿真有关。

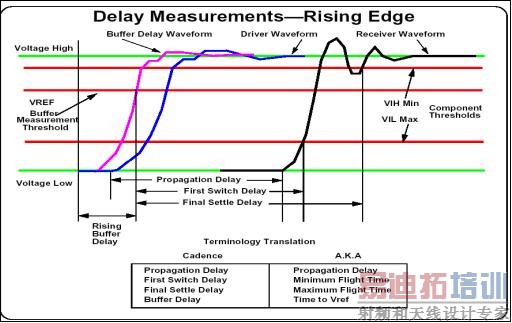

图 3-15   延迟测量参数(上升沿)



图 3-16   延迟测量参数(下降沿)



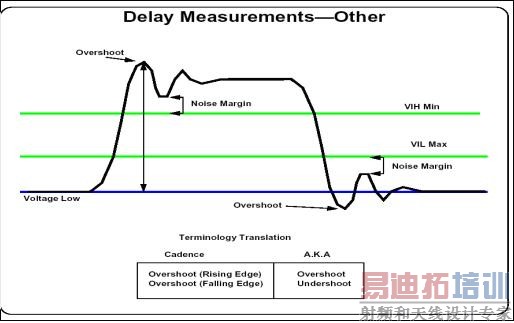

图 3-17   噪声容限测量

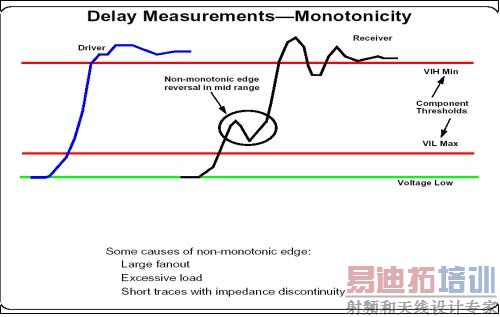

图 3-18   单调性测量
