高速PCB设计仿真讲座十七

录入:edatop.com    点击:

3.1.2 在 PCB SI 的Constraint Manager中抽取拓扑

1、选择菜单Constraints=》Electrical Constraint Spreadsheet或者点击工具栏图标打开约束管理器窗口。

2、左边的树状窗口选择 Net=》Routing=》Wiring,见下图所示:



图 3-4  约束管理器窗口

3、选择菜单Tools=》Options,Options 的参数照下图设置(一般默认值就是如此)



图 3-5  约束管理器的 Options 窗口

4、点击“ok”按钮关闭 Options 窗口。

5、在约束管理器右边的网络列表中找到并选择网络,点击右键在弹出的菜单中选择SigXplorer菜单选项,这样就用SigXplorer打开了所需仿真网络的拓朴模型,见下图:

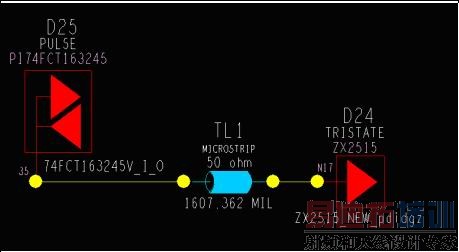

图3-6  仿真网络的拓朴模型

6、选择菜单File=》Save As,输入文件名,保存一下提取的拓朴模型。
