全志平板电脑PCB设计规则二
录入：edatop.com 点击：
电源（PMU）篇

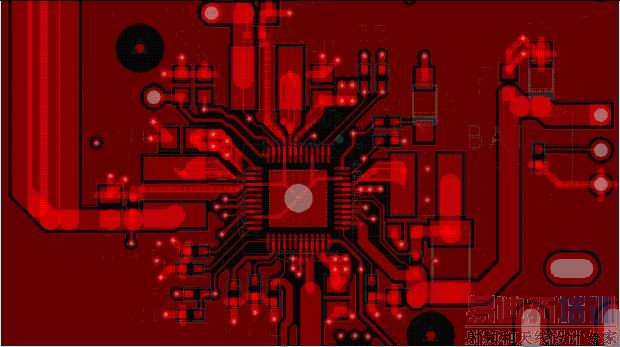

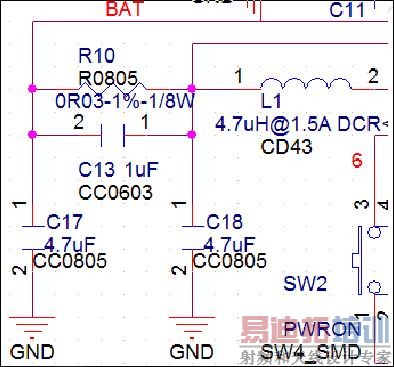

1. PMU的布局，优先考虑电池充电的电路，0805或以上的贴片放在顶层：

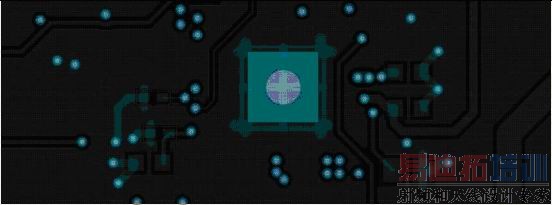

-给底层尽量完整的地平面，能更有效的解决散热问题：
2. PMU的走线：

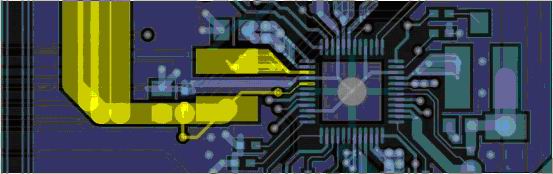

下图高亮部分为 BAT 的走线：

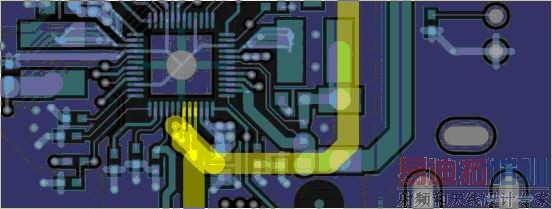

下图为 DCIN 和USBVBUS 的走线：

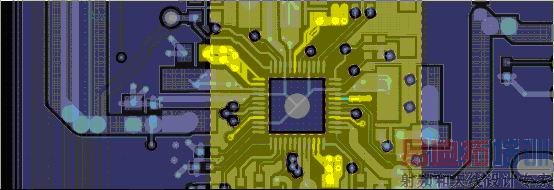

下图为INTVDD 的走线：

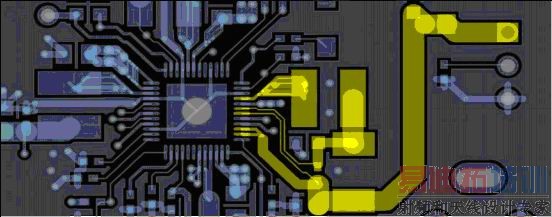

下图为 CPUVDD 的走线:

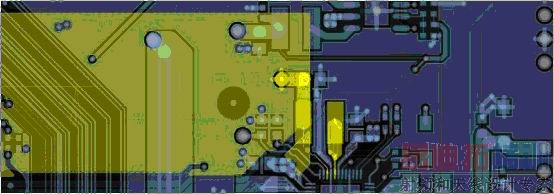

下图为IPSOUT的走线:
