3.7 仿真不同的参数值

我们如果想确认拓朴结构上的电阻值或长度是否合适,这就需要我们仿真不同的参数值,在这里我们以不同的电阻值举例说明。以 50Ω为参考点(一般以线路的特征阻抗为参考),再选择了三个阻值运行仿真:45Ω、50Ω和 55Ω,看哪个值更好,每次增加 5Ω,共需要仿真 3 次。当然,如果有必要的话我们可以扩大阻值的仿真范围,比方说 30Ω~70Ω,每次增加 5Ω,共需要仿真 9 次等。

我们看一下仿真 3 次的情况,即阻值分别为 45Ω、50Ω和55Ω的情况,操作步骤如下:

1、在 SigXplorer中,鼠标点击电阻的值“50OHM”的地方(下面 Parameter 标签的电阻项被激活) ;

2、点击电阻value 项的小箭头“50OHM ” ,弹出 Set Parameter:resistance 窗口

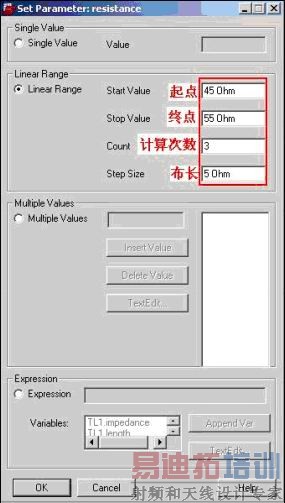

3、选择 Linear Range,参照下图进行设置,设置好之后安 OK 按钮关闭 Set Parameter:resistance 窗口



图 3-27  电阻值 Linear Range 设置方法

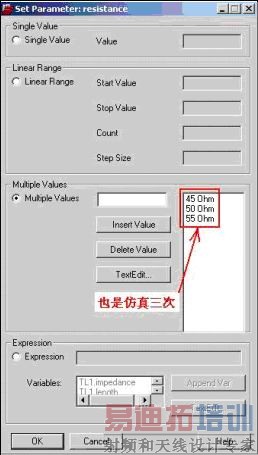

当然除了选择 Linear Range 以外,我们还可以使用 Multiple Values 方法进行设置阻值,Multiple Values 就是输入确定的几个值,与图 3-27 等效的方法见下图 3-28:



图 3-28  电阻值 Multiple Values 设置方法

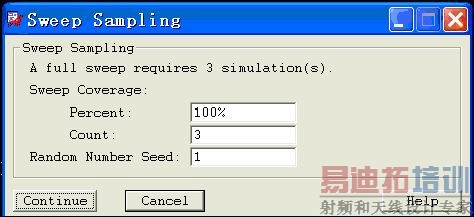

4、选择图标工具栏的按钮进行仿真,出现如下 Sweep Sampling 窗口(对于今后复杂的拓朴结构,如果仿真的次数较多时,为了节省时间,可以将仿真的百分比降成 50%或者 10%) 。



图 3-29  Sweep Samping窗口

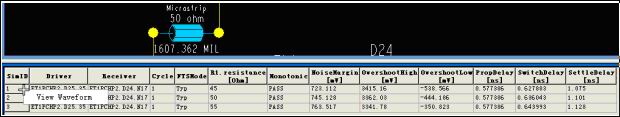

5、点击“Continue”进行仿真。仿真结果将在 Result表单中以表格的形式报告,如图 3-29 所示。也可以观察波形,在相应行中单击右键执行 View Waveform命令启动 Sigwave窗口。



图 3-30  仿真结果

6、由仿真结果可知,信号的过冲减小了很多,加上 50Ω和55Ω和情况差不多,45Ω的情况较差一点,那么电阻值就定为 50Ω。仿真结束后,选择菜单File=》Save,保存拓朴结构。仿真的结果我们可以通过选择菜单 File=》Export=》Spreasheet…输出成Excel 格式的文件,方便做结果对比等等。最后选择菜单File=》Exit退出。

匹配电阻的阻值要根据经验,反复尝试,除了要看仿真波形来确定阻值是否合适外,还要看是否有这样阻值的电阻,做到折衷考虑。对于源端匹配来说,应该使匹配电阻尽量靠近源端,靠的越近,匹配效果越好,这可以从仿真波形上得到直观的认识。按照仿真结果,要更新原理图,在原理图中增加相应的匹配电阻。同样按上面的步骤我们还可以添加并联电阻、电容、电感或者戴维宁等端接器件。

如果需要调整其它参数,如线长等,也是按照上面同样的步骤,用鼠标点击 Tline长度,然后根据不同的长度进行仿真。

仿真后,将拓朴结构存为*.top 文件。

通过以上的仿真过程,可以看出即使对于简单的网络,也可以通过仿真及早的发现问题,从而及时地解决问题。如果不仿真,我们可能就不加匹配电阻,而是直接将其连接,这样做也许在实验室调试时不会出现什么问题,因为仿真时设定的是最恶劣的工作情况,而实验室的情况相对要好的多,但对于板子的长期稳定性及性能优化来说,仿真无疑是我们方便、快捷、行之有效的解决途径。同时我们通过以上的例子,可以体会到,仿真的过程中对匹配电阻阻值的设定,各段 Tline 长度的设定要根据实际情况折衷考虑,因为毕竟只是仿真,它和实际情况肯定有差距,仿真结果不会是绝对精确的,而只能是更趋向于精确。
