射频PCB设计注意事项一

在电子产品和设备中，电路板是一个不可缺少的部件，它起着电路系统的电气和机械等的连接作用。如何将电路中的元器件按照一定的要求，在PCB 上排列组合起来，是PCB设计师的主要任务之一。布局设计不是简单的将元器件在 PCB 上排列起来，或者电路得以连通就行的。实践证明一个良好的电路设计，必须有合理的元器件布局，才能使电路系统在实体组合后达到稳定、可靠的工作。反之，如果元器件布局不合理，它将影响到电路板的工作性能，乃至不能工作。尤其是在广泛采用集成器件的今天，如果集成电路仍用接线板的方式进行安装，那么，不仅电路的体积庞大，而且无法稳定的进行工作。因此，在产品设计过程中，布局设计和电路设计前具有同样重要的地位。

下面就射频PCB 设计注意事项做个简单的介绍。

一、  布局注意事项

（1） 结构设计要求

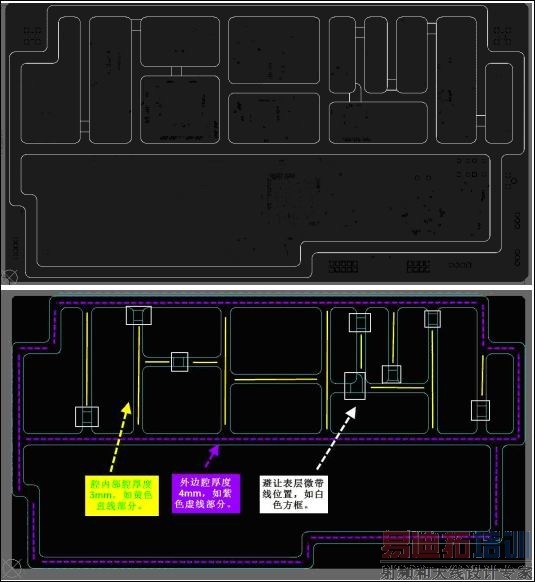

在 PCB 布局之前需要弄清楚产品的结构。结构需要在 PCB 板上体现出来（结构与PCB 接触部分，即腔壳位置及形状）。比如腔壳的外边厚度大小，中间隔腔的厚度大小，倒角半径大小和隔腔上的螺钉大小等等(换句话说，结构设计是根据完成后的 PCB 上所画的轮廓（结构部分）进行具体设计的（如果结构已批量开模具，就另当别论了）)(螺钉类型有 M2M2.5M3M4 等)。一般情况，外边腔厚度为 4mm；内腔宽度为3mm（点胶工艺的为2mm） ；倒角半径2.5mm。以 PCB 板的左下角为原点，隔腔在PCB 上的位置需在格点0.5 的整数倍上，最少需要做到格点为 0.1 的整数倍上。这样有利于结构加工，误差控制比较精确。当然，这需要根据具体产品的类型来设计。如下图所示：（PCB 设计完成后的结构轮廓图）

（2） 布局要求

优先对射频链路进行布局，然后对其它电路进行布局。

①  射频链路布局注意事项

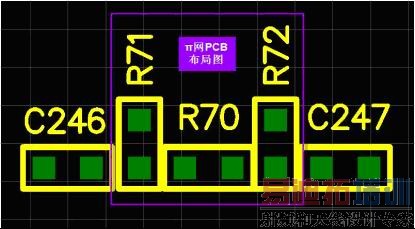

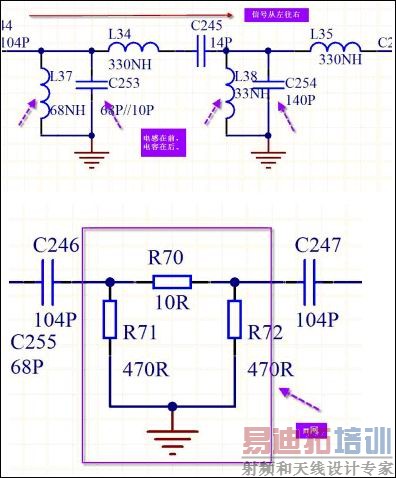

根据原理图的先后顺序（输入到输出，包括每个元件的先后位置和元件与元件之间的间距都有讲究的。有的元件与元件之间距离不宜过大，比如π 网。 ）进行布局，布局成“一”字形或者“L”形。具体如下图所示：

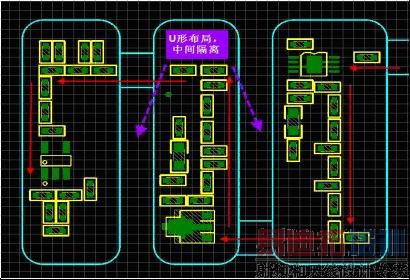

在实际的射频链路布局中，因受产品的空间限制，不可能完全实现“一”字型布局，这就迫使我们将布局成“U”形。布局成 U 形并不是不可以，但需要在中间加隔腔将其左右进行隔离，做好屏蔽。至于为什么要做屏蔽我就不多讲了。如下图所示：

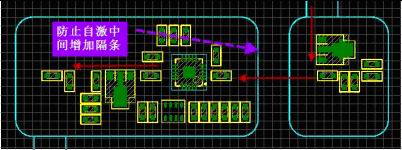

还有一种在横向也需要添加隔腔。即，用隔腔把一字形左右进行隔离。这主要是因为需要隔离部分非常敏感或易干扰其它电路；另外，还有一种可能就是一字形输入端到输出端这段电路的增益过大，也需要用隔腔将其分开（若增益过大，腔体太大，可能会引起自激）。

如下图所示：

②  芯片外围电路布局

射频器件外围电路布局严格参照 datasheet 上面的要求进行布局，受空间限制可以进行调整（保证工艺要求的情况下，尽可能靠近芯片放置） ；数字芯片外围电路布局就不多讲了。 若结构有金属底板，PCB 与底板接触面尽量不放元器件，避免在金属底板上面开槽。
