电容退耦的原理

1、电容退耦的两种解释

采用电容退耦是解决电源噪声问题的主要方法。这种方法对提高瞬态电流的响应速度，降低电源分配系统的阻抗都非常有效。

对于电容退耦， 很多资料中都有涉及， 但是阐述的角度不同。 有些是从局部电荷存储 （即储能）的角度来说明，有些是从电源分配系统的阻抗的角度来说明，还有些资料的说明更为混乱，一会提储能，一会提阻抗，因此很多人在看资料的时候感到有些迷惑。其实，这两种提法，本质上是相同的，只不过看待问题的视角不同而已。为了让大家有个清楚的认识，本文分别介绍一下这两种解释。

1.1 从储能的角度来说明电容退耦原理。

在制作电路板时， 通常会在负载芯片周围放置很多电容， 这些电容就起到电源退耦作用。

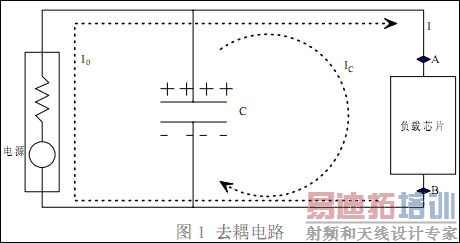

其原理可用图 1 说明。

当负载电流不变时，其电流由稳压电源部分提供，即图中的 I0，方向如图所示。此时电容两端电压与负载两端电压一致，电流 Ic为 0，电容两端存储相当数量的电荷，其电荷数量和电容量有关。当负载瞬态电流发生变化时，由于负载芯片内部晶体管电平转换速度极快，必须在极短的时间内为负载芯片提供足够的电流。 但是稳压电源无法很快响应负载电流的变化，因此，电流 I0 不会马上满足负载瞬态电流要求，因此负载芯片电压会降低。但是由于电容电压与负载电压相同，因此电容两端存在电压变化。对于电容来说电压变化必然产生电流，此时电容对负载放电，电流 I 不再为 0，为负载芯片提供电流。根据电容等式：

只要电容量 C 足够大，只需很小的电压变化，电容就可以提供足够大的电流，满足负载瞬态电流的要求。这样就保证了负载芯片电压的变化在容许的范围内。这里，相当于电容预先存储了一部分电能，在负载需要的时候释放出来，即电容是储能元件。储能电容的存在使负载消耗的能量得到快速补充，因此保证了负载两端电压不至于有太大变化，此时电容担负的是局部电源的角色。

从储能的角度来理解电源退耦，非常直观易懂，但是对电路设计帮助不大。从阻抗的角度理解电容退耦，能让我们设计电路时有章可循。实际上，在决定电源分配系统的去耦电容量的时候，用的就是阻抗的概念。

1.2 从阻抗的角度来理解退耦原理。

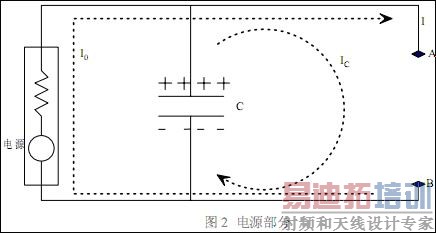

将图 1 中的负载芯片拿掉，如图 2所示。从 AB 两点向左看过去，稳压电源以及电容退耦系统一起，可以看成一个复合的电源系统。这个电源系统的特点是：不论 AB 两点间负载瞬态电流如何变化，都能保证 AB 两点间的电压保持稳定，即 AB 两点间电压变化很小。

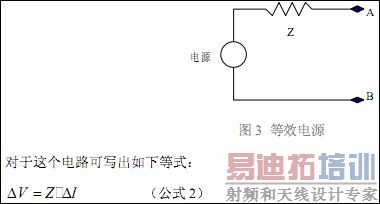

我们可以用一个等效电源模型表示上面这个复合的电源系统，如图 3

我们的最终设计目标是，不论 AB 两点间负载瞬态电流如何变化，都要保持 AB 两点间电压变化范围很小，根据公式 2，这个要求等效于电源系统的阻抗 Z 要足够低。在图2中，我们是通过去耦电容来达到这一要求的，因此从等效的角度出发，可以说去耦电容降低了电源系统的阻抗。另一方面，从电路原理的角度来说，可得到同样结论。电容对于交流信号呈现低阻抗特性，因此加入电容，实际上也确实降低了电源系统的交流阻抗。

从阻抗的角度理解电容退耦，可以给我们设计电源分配系统带来极大的方便。实际上，电源分配系统设计的最根本的原则就是使阻抗最小。 最有效的设计方法就是在这个原则指导下产生的。
